目視に近づく自動検査

目視検査から画像検査の時代へ

なぜ、いま画像検査なのか

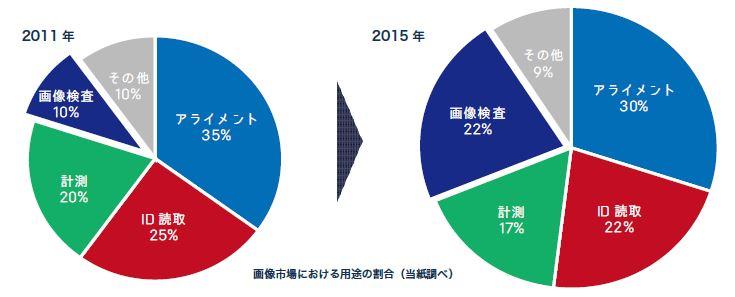

画像処理検査の需要が高まっている。上記グラフが示すように、市場規模が拡大する中、画像検査の割合もその重要度に比例するように増加している。要因として挙げられるのは3つ。社会情勢によるもの、生産現場からのもの、そしてグローバル企業のブランディングによるものだ。

いま、世界の製造業の中心となっている国々の情勢を鑑みると、安定生産ができる万全の状況にあるとは言い難い。政情不安に自然災害、人件費の高騰と従業員の増大、そしてその従業員による雇用条件改善要求。こうした問題は常に、どの国であっても発生し得るだけに、一つでも多く安定要素を増やしたいと願うのは自然な成り行きであろう。

生産現場における変化も顕著だ。製造品目そのものの微細化と高品質要求、加え短納期化の要求も避けがたい潮流で、それに応対するべく、組み立てから梱包まで工程を一貫化し、データ収集や分析を行う必要にも迫られるなど、明らかにもう人手だけではまかないきれない状況にある。

軽視できないのが最後のひとつ。これは例えば、傷や凹みなど、微細な外観不良ひとつが消費者の製品イメージを決定し得るという、繊細な事情が作用してのものだ。

こうした背景から外観検査の需要はこれまでにも増して高まり、普及が進む結果となっているが、画像検査技術そのものの熟成も後押ししている。さらにハードウェアの進化による恩恵もある。CPUの高速化とメモリの大容量化が複雑なアルゴリズムの実行を可能とし、これまで断念していた検査項目の処理や高精度な検査を可能としたのだ。

自動検査のメリットといえば、その安定性と連続性にある。24時間の稼働も可能で、結果も一定。複数ラインであっても統一された検査基準で展開できる。その一方で、目視や手が自然に行う複雑な処理を機械で再現するのは至難の技であり、また口頭でも済む検査項目変更の要求は、それに適合するプログラムの作成で膨大な工数が必要となるなどの事態が発生する。これらデメリットが自動化の普及を阻む要因となっていたが、近年の世界市場の推移に伴い需要はさらに上昇。自動化への流れはもはや止めがたいものとなっている。今号では改めて、この画像処理検査という工程が製造業で不可欠となった経緯を解説。よりスムーズな検査自動化への移行実現のための手引きとしてご活用いただきたい。

>【お役立ち資料】画像処理検査のススメ~概要、メリットなど解説

キーワードは「人間に近い」 最新版・失敗しない画像検査

1.高精度検査に不可欠な「高速処理・高速取込・高解像度」

現場からの検査要求は、大きく2分される。主にアジア圏に代表される新興国の生産現場で見受けられる、ローコスト・シンプル検査へのもの。もう一つは、判別が困難な対象物でも安定して検出できる、高精度な検査である。

人間でいう「頭脳」に相当する画像処理検査装置には常に精度と速度の向上が求められるものだが、CPU能力向上の恩恵がある中、汎用型装置として定評高いVTV-9000から、新たに2つのラインナップが発表された。

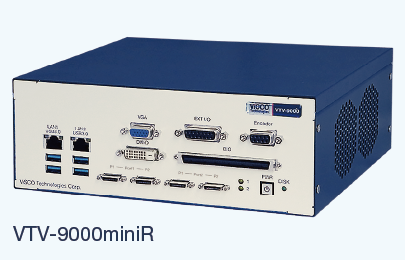

「VTV-9000miniR」は、高速取込に特化されたハードウェアである。すでに多くの現場で導入され、速度、性能、コストパフォーマンスに優れた筐体として認知されている同シリーズの「mini」の上位機種として位置付けられ、小型ながら最上位機種の「ST」と同等の取込速度を持つ。

>【製品情報】VTV-9000miniR
>【製品情報】VTV-9000C

その例として、1200万画素高速カメラを接続すると、転送速度は19.2msを実現する。500万画素で9.4ms、200万画素で3.6msと、どれも業界最速を誇る。

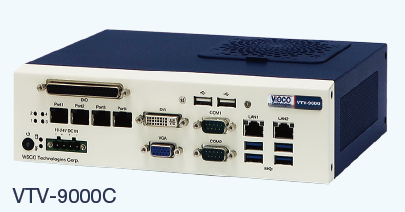

コンパクトの「C」を冠する「VTV-9000C」からは、サイズはほぼ変わらぬまま処理速度を倍にした新機種が登場。性能もさることながら、省スペース性も選定の際の大きな要素として挙げられており、この機種の存在価値が改めて高まることとなりそうだ。

>【製品情報】VTV-9000C
>【カタログ】VTV-9000シリーズ
>【製品動画】VTV-9000導入事例

2.この道のエキスパートが提供する「光学ソリューション」

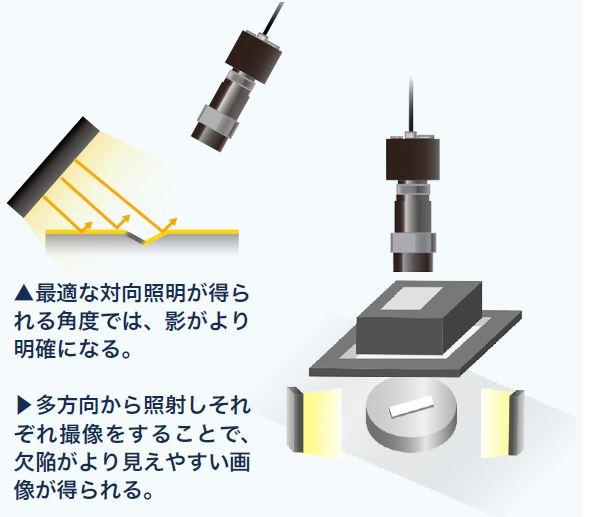

人間が目視検査を行う際、対象物を傾けたり回したりなどして、傷や凹みが最も見えやすい角度を求める。これはつまり、対向照明が最も多く得られる角度を求める作業であり、この発想を画像処理検査に導入したのが同社の提供する光学ソリューションである。

これは単に据え付ける照明の角度を考慮するだけではなく、例えばどの形状の照明が最適か、赤青緑三色の中でどの色がその素材上の異物を際立たせるか、などの細かいノウハウも含む。

またここで、「目」に相当するカメラ・レンズの果たす役割も大きい。対象物の大きさに応じた画素数、対象物までの距離とレンズ倍率、そしてタクトを考慮した転送速度など多くの検討要項があるが、同社が取り揃える豊富なラインナップへの信頼は厚い。

>【関連情報】外観検査成功の鍵となるカメラ選定の基礎知識
>【関連情報】画像処理検査の安定性を支える良いレンズ選びの基準とは
>【製品情報】検査カメラ一覧

斜めからの撮像でも全面にフォーカス可能な「超深度カメラ」はその最たるもので、その特性を生かし複数面も一度に検査でき、対象を回転させれば「死角なし」の検査も可能となる。

>【関連情報】超深度カメラが実現する立体検査とは
>【製品情報】超深度カメラ
>【カタログ】超深度カメラ

3.人間の「経験学習能力」に倣った検査アルゴリズム

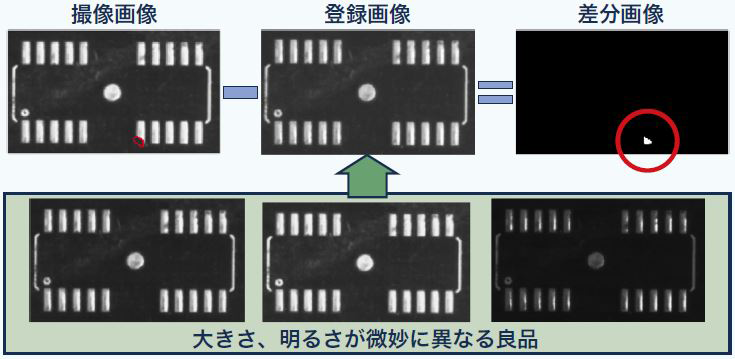

統計的に正しい良品画像から異物を判別するDefFinder®

人間が傷や凹み、異物などの欠陥を判別する時、それは「傷はこういう形状をしている」「凹みはこういう影になる」のような経験から学び得た知識と、視認した情報とを照らし合わせ、その差を探すことで判別を行っている。また、例えば大きさや明るさが異なっていても許容できる範囲である場合、これら微差を無視し、欠陥だけに注目するように意識が働く。

このように、「良品にもバラつきがある」、「欠陥にも形状がある」といったような前提条件を元に、人間であれば無意識に行う作業を精査しアルゴリズムに落とし込んだのが、図説されている「DefFinder®」や「CrackFinder®」などの検査エンジンである。

>【関連情報】欠陥検出エンジン「DefFinder®」の仕組み
>【関連情報】高精度にクラックを検出「CrackFinder®」の仕組み
>【カタログ】CrackFinder®

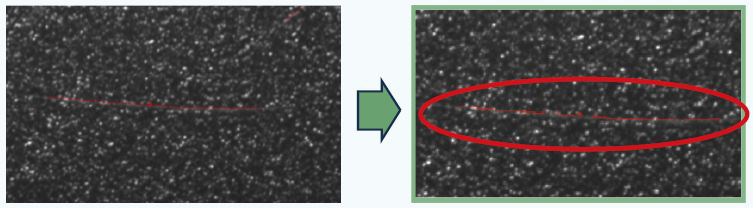

こうした前提条件を踏まえないと、大きさや明るさの微差は全てNG と見做し、また梨地などの明淡差ある背景では、傷やクラック以外の箇所も誤検出してしまうなど、正しい検査結果は導かれない。

人間が自然に行っている高度な判断は、このようにして自動検査でも実現されているのである。

「欠陥にも形状がある」を元に開発されたCrackFinder®

外観検査の自動化事例

1.電子部品

【リード検査】

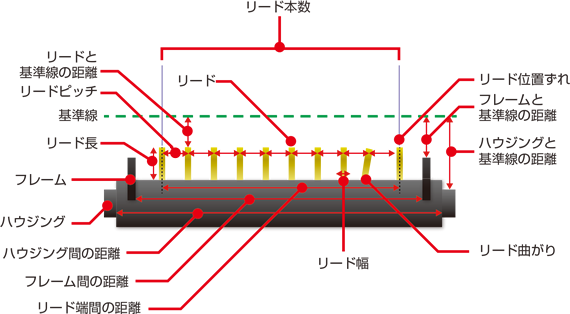

リード部分をモデル登録し、サーチで各リードを検出します。その後、各リードの先端位置を検出し、リード間のピッチ、各リード先端のばらつき、リード根元からのリード長などの検査ができます。

【コプラナリティ検査】
基準線を決めて、リードがその公差内にあるかどうか検査します。真横から撮像して、浮きがないか検査します。

>電子部品 外観検査の自動化事例

2.半導体

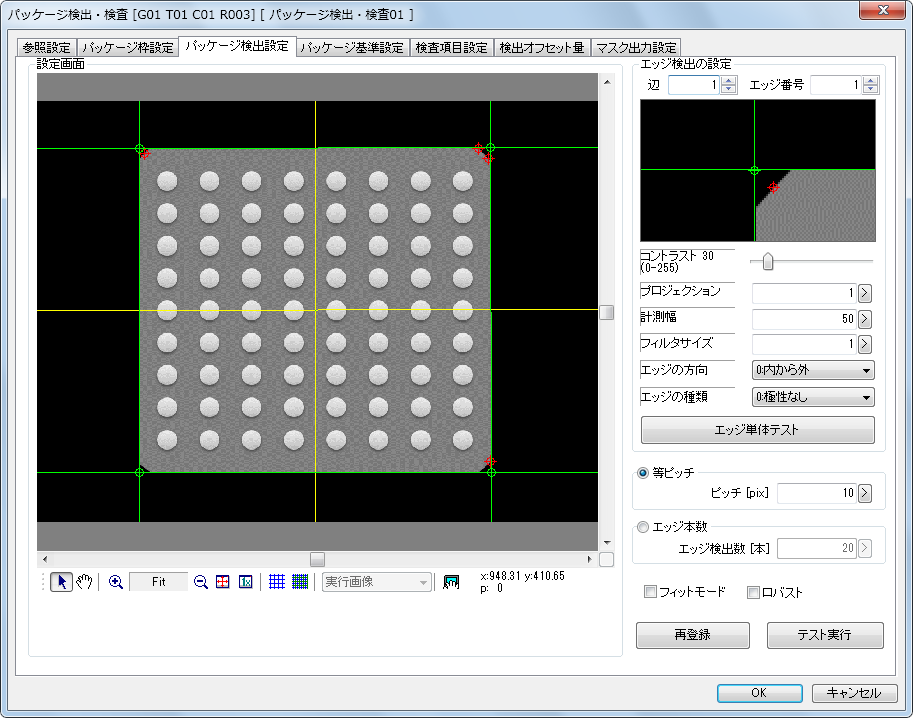

【パッケージ検出・検査】
半導体パッケージなど形状にバラつきのある製品や、サイズが変動しがちなシリコンチップなどの製品も高精度に検査できます。

形状がバラついていても、角形状を的確に捉える高精度な動的マスクを出力。虚報や不良見逃しを抑制します。

【シリコンチップ内部のクラック検査】
WLCSPなどのシリコンチップ(SiC)を、波長の異なる照明を使って検査します。 透過効果のある波長の照明と、表面の状態が分かる波長の照明を切り替えて撮像することで、 シリコンチップ内部の傷、クラック、輪郭の欠けなどを検出。 過検出を抑制し、高精度な検査を可能にします。

>半導体 外観検査の自動化事例

3.自動車

【ギヤプレートの打痕、傷検査】
ギヤプレートの打痕、傷検査ギヤプレートは梨地または金属ヘアラインの加工面をしており、打痕や傷の誤検出が発生しやすくなっていました。PMS照明を使用して撮像する事で、ヘアラインといった表面上のパターンを検出せずに、ヘアラインよりも深い傷や打痕だけを検出することが可能になりました。

【Oリングの全面検査】
VTV-9000を使って欠け、傷、異物、寸法などを検査します。パーシャル合成機能で、製品を360度回転させながら内面部と側面部に対して検査します。見えにくい内側面に対しても、斜めから見る事で検査が可能です。

>自動車 外観検査の自動化事例

4.医薬品

【注射針】

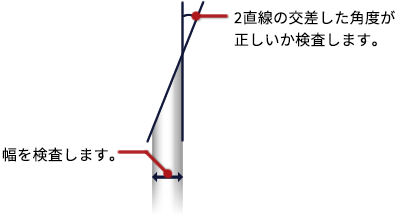

針が曲がっていないか、膨れているところはないかを検査します。針の幅や切断面の角度を計測します。

>医療品 外観検査の自動化事例

5.日用品

【ラベル検査】
サーチで、ラベル印字の有無を行います。またサーチ検出位置からラベルのずれ、印刷のずれを検査します。ラベル表面や文字部分が乱反射で照明が均一にならない場合は、画像フィルタで画質改善を行い、検査に適した画像を作り出します。

例:乱反射している画像をフィルタをかけ濃淡を均一化


セロハンで光が
乱反射している

補正フィルタで
濃淡を均一化

さらにコントラストを強調し、
検査しやすく処理します。

文字のかすれ、文字の検査も可能です。

>日用品 外観検査の自動化事例
