BGA検査
簡単な設定で検査が始められる
BGA 専用ツール

ボール・パターンの登録など検査設定を簡単に行うことができ、
すぐに検査が実施可能です

こんなお悩みありませんか?

設定が複雑
で手間が
かかる
ボールの登録可能数
少なく、対応できる
範囲が限られる
ボールの高さも
同時に
検査したい
ヴィスコ・テクノロジーズが解決します!

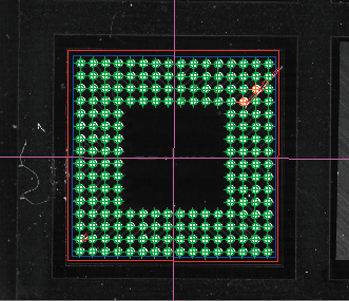

BGA専用ツールですぐに検査が可能

BGA(Ball Grid Array)パッケージ(裏面)用の外観検査ツールとして、「BGA検査ツール」を搭載しています。専用ツールのため、ボール・パターンの登録など検査設定を簡単に行うことができ、すぐに検査が実施可能です。

・登録可能なボール数は、100×100=10,000個(最大)
・ボール切り出し(自動、手動)
・簡単にボール登録できる機能
・ボールモデルは積算モデル
・ボールモデルにマスクをかけることも可能
・ボール毎のスコア、コントラストがチェック可能
・ボール位置は、自動設定

検査項目

あらかじめ用意されている項目を選択するだけの簡単操作です。

ボール品質:サーチスコア、コントラスト
ボール外形:ボール直径、ボール真円度
ボール位置:X差分、Y差分、XY差分

複合ツールで多用な項目を検査

汎用的な検査ツール(ブロブ検査、DefFinder® など)と組み合わせてさまざまな検査を実現します。

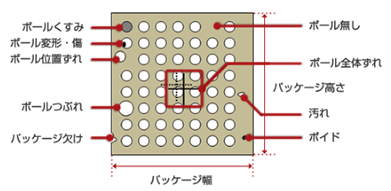

裏面

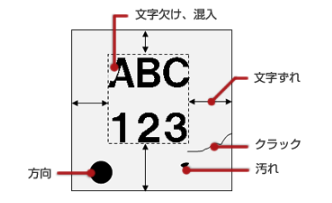

表面

パッケージ検出・検査

照明条件を切り替えて複数検査

検査項目に応じた最適な照明条件に切り替えて、安定した検査を実現します。

照明条件1

パッケージ欠けの検査

照明条件2

ボール内異物検査
