製品ラインナップ

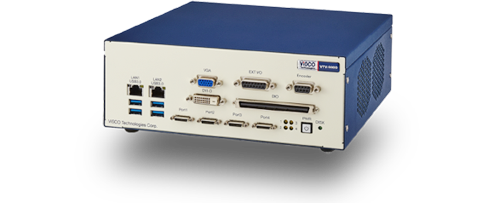

VTV-9000mini

処理速度、性能ともに優れた
スタンダードモデル

VTV-9000シリーズの中で、小型の画像処理検査装置。独自に設計したボードを搭載し、OSの堅牢性に磨きをかけた省スペースながら高速・高性能な機種です。

〈モデルラインナップ〉
4カメラ仕様

ハードウェア仕様

型番 V9KTDPL7-4MV
カメラモード 通常(画素数の異なるカメラの混在可)
最大接続カメラ台数 4台
外形寸法 230(W)× 205(D)× 82(H)mm
重量 2.7kg
消費電力 144W以下

※横にスクロールできます。

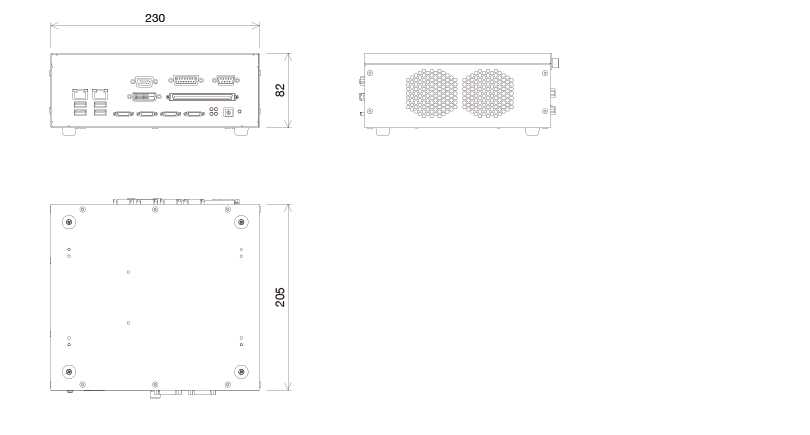

外形寸法図

1200万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R120M00-SE 4080x3000 67ms
(15fps)
19ms
(54fps)
35x35x40.7mm
カラー VTC-R120C00-SE
モノクロ VTC-12MWM00-VI 4096x3072 91ms
(11fps)
24ms
(42fps)
55x55x30mm
カラー VTC-12MWC00-VI

※横にスクロールできます。

900万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R090M00-SE 4080x2160 50ms
(20fps)
14ms
(74fps)
35x35x40.7mm
カラー VTC-R090C00-SE

※横にスクロールできます。

500万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R050M00-SE 2448x2048 29ms
(35fps)
7.6ms
(132fps)
35x35x40.7mm
カラー VTC-R050C00-SE
モノクロ VTC-D050M0A-SE 2448x2048 29ms
(35fps)
- 35x35x40.7mm
カラー VTC-D050C0A-SE

※横にスクロールできます。

400万画素モノクロ

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-400PM00-VI 2048x2048 26ms
(38fps)
6.7ms
(150fps)
29x29x55mm

※横にスクロールできます。

300万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-D030M00-SE 2048×1536 19ms
(52fps)
- 35x35x40.7mm
カラー VTC-D030C00-SE
モノクロ VTC-R030M00-SE 2048×1536 19ms
(52fps)
5.2ms
(193fps)
35x35x40.7mm
カラー VTC-R030C00-SE

※横にスクロールできます。

200万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-200PM00-VI 2048x1088 14ms
(70fps)
3.6ms
(280fps)
29x29x55mm
カラー VTC-200PC00-VI

※横にスクロールできます。

160万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-D016M0A-SE 1440x1080 6.4ms
(156fps)
- 28x28x40mm
カラー VTC-D016C0A-SE

※横にスクロールできます。

※横にスクロールできます。

130万画素IR

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-D013R00-AD 1248x1024 7.8ms
(129fps)
- 58x58x90mm

※横にスクロールできます。

全てのカメラがパーシャルに対応しています。
VT Digitalカメラは、ヴィスコのオリジナルデジタルカメラです。
外形寸法にコネクタは含まれていません。

VT Digitalカメラケーブル

製品名 型番 コネクタ形状
(カメラ側ー筐体側)
長さ 形状
3m ロボット仕様 VTCC-3SSRN003H SDR-SDR 3m ストレート
VTCC-3MSRN003H MDR-SDR
5m ロボット仕様 VTCC-3SSRN005H SDR-SDR 5m ストレート
VTCC-3MSRN005H MDR-SDR
3m ロボット仕様L型 VTCC-3SSRU003H SDR-SDR 3m L型 UP
5m ロボット仕様L型 VTCC-3SSRU005H SDR-SDR 5m L型 UP
3m ロボット仕様L型 VTCC-3SSRD003H SDR-SDR 3m L型 DOWN
5m ロボット仕様L型 VTCC-3SSRD005H SDR-SDR 5m L型 DOWN

※横にスクロールできます。

システム構成

接続機器一覧

VT Digital カメラ・カメラケーブル
カメラ型番 カメラ仕様 カメラケーブル
型番
カメラケーブル
仕様
VTC-R120M00-SE 1200万画素モノクロ VTCC-3SSRN001H
VTCC-3SSRN003H
VTCC-3SSRN005H
VTCC-3SSRU003H
VTCC-3SSRU005H
VTCC-3SSRD003H
VTCC-3SSRD005H
VTCC-3SSRR003H
VTCC-3SSRR005H
VTCC-3SSRL003H
VTCC-3SSRL005H
ストレート 1m
ストレート 3m
ストレート 5m
L型 UP 3m
L型 UP 5m
L型 DOWN 3m
L型 DOWN 5m
L型 RIGHT 3m
L型 RIGHT 5m
L型 LEFT 3m
L型 LEFT 5m
VTC-R120C00-SE 1200万画素カラー
VTC-12MWM00-VI 1200万画素モノクロ、M42 P1マウント
VTC-12MWC00-VI 1200万画素カラー、M42 P1マウント
VTC-R120M0 S-Series 1200万画素モノクロ超深度
VTC-R090M00-SE 900万画素モノクロ
VTC-R090C00-SE 900万画素カラー
VTC-R050M00-SE 500万画素モノクロ
VTC-R050C00-SE 500万画素カラー
VTC-R050M0 S-Series 500万画素モノクロ超深度
VTC-R050C0 S-Series 500万画素カラー超深度
VTC-D050M0A-SE 500万画素モノクロ
VTC-D050C0A-SE 500万画素カラー
VTC-D050M0 S-Series 500万画素モノクロ超深度
VTC-D050C0 S-Series 500万画素カラー超深度
VTC-400PM00-VI 400万画素モノクロ
VTC-R030M00-SE 300万画素モノクロ
VTC-R030C00-SE 300万画素カラー
VTC-D030M00-SE 300万画素モノクロ
VTC-D030C00-SE 300万画素カラー
VTC-200PM00-VI 200万画素モノクロ
VTC-200PC00-VI 200万画素カラー
VTC-D016M0A-SE 160万画素モノクロ
VTC-D016C0A-SE 160万画素カラー
VTC-D013R00-AD 130万画素 IR、ACアダプタ必要

※横にスクロールできます。

フラッシュライトコントローラ・ハードウエアトリガケーブル
フラッシュライト
コントローラ型番
フラッシュライト
コントローラ仕様
ハードウェアトリガ
ケーブル型番
ハードウェアトリガ
ケーブル仕様
VTVFCV-0648-00
VTVFCV-1248-02
VTVFC-V-06-01
照明接続数6
照明接続数12、リンク機能あり
照明接続数6
VTTC-M150-07A 0.7m
VTTC-M150-16A 1.6m
VTTC-MW151-16A 1.6m2分岐、コントローラ2台接続
VTTC-MF151-16A 1.6m4分岐、コントローラ4台接続

※横にスクロールできます。

I/Oケーブル
I/O ケーブル型番 ケーブル仕様
VTIO-A96SN015A 片側バラ線 1.5m
VTIO-A96SN030A 片側バラ線 3m
VTIO-A96SN050A 片側バラ線 5m
VTIO-B96SW130A 両端コネクタ 3m Keyence PCL KV-7000/KV-5000/KV-3000シリーズ
VTIO-B96SW150A 両端コネクタ 5m Keyence PCL KV-7000/KV-5000/KV-3000シリーズ
VTIO-B96SW530A 両端コネクタ 3m YASKAWA コントローラ MP3000/MP2000シリーズ
VTIO-B96SW550A 両端コネクタ 5m YASKAWA コントローラ MP3000/MP2000シリーズ
VTIO-B96SW415A 両端コネクタ 1.5m OMRON PCL CJシリーズ/NJシリーズ/NXシリーズ
VTIO-B96SW430A 両端コネクタ 3m OMRON PCL CJシリーズ/NJシリーズ/NXシリーズ
VTIO-B96SW450A 両端コネクタ 5m OMRON PCL CJシリーズ/NJシリーズ/NXシリーズ

※横にスクロールできます。

エンコーダケーブル
エンコーダケーブル型番 エンコーダケーブル仕様
VTEC-M090-15A 1.5m
VTEC-M090-30A 3m

※横にスクロールできます。

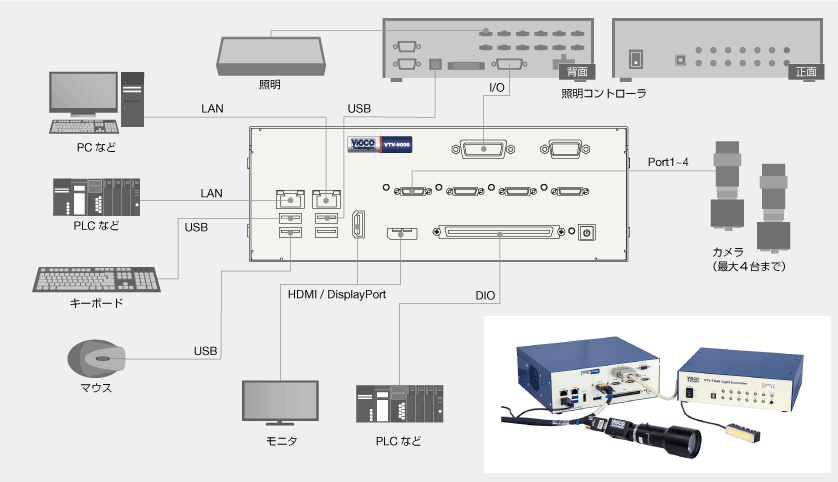

構成例:VTV-9000miniと照明コントローラ

VTV-9000miniと照明コントローラの構成例イメージ

動画で分かる VTV-9000導入事例動画で分かる VTV-9000導入事例

よくある質問

Qコストはどの程度かかりますか?
A

検査したい対象物のサイズ、タクトタイムによって構成が異なり、価格も変わってきます。ヴィスコではお客様のさまざまな検査ニーズに応えられるよう、幅広いラインナップの画像処理検査装置・カメラなどを取り揃えております。詳しくはこちらからお問い合せください。

Q他社製品との違いは何ですか?
A

高精度な画像処理技術と、高速処理、人間に近い検査アルゴリズムなどがあげられます。
ヴィスコは製品を売って終わりでなく、光学系の選定から、自動機のアドバイス、アフターフォローにいたるまで、生産現場で本当に使える外観検査システムを提案しており、導入されたお客様から高いリピート率と満足度をいただいています。
より多くのお客様にご満足いただけるように、画像処理技術が人間の目に少しでも近づくよう日々開発しています。

Q検出できる最小欠陥サイズはどれくらいまで対応可能ですか?
A

入手しやすい一般市販されているレンズと照明で光学系を構成した場合、最小検出欠陥サイズはおよそ直径3~5μmになります。 ただし、ワークの条件にも影響されますので、実際の精度・性能に関してはサンプルテストにて確認が必要です。

Q画像処理検査装置を導入するには、特別な知識などが必要ですか?
A

ヴィスコの画像処理検査装置は、初めての方にも使いやすく設定しやすいと評判です。
購入された方にはトレーニングプログラム(オプション)を開催しており、スムーズな導入をサポートします。

Q購入を検討しているのですが現場でのテストは可能ですか?
A

はい、可能です。
営業担当者が訪問してテストさせていただくか、もしくは機材を無償で貸し出しいたします。 お気軽にこちらからご相談ください。

Qデモの実施は可能ですか?
A

はい、可能です。
営業担当者が訪問させていただくか、東京の本社、もしくは大阪営業所で可能です。
