画像合成・画像フィルタ
画像の合成や、コントラスト強調で
検査したい箇所を見やすく

2つの画像を1つに合成したり、フィルタを使って、
検査に合った画像へ調整したりします。

こんなお悩みありませんか?

焦点の異なる画像
を同時に検査
したい
乱反射する表面
の検査を
行いたい
画像に周期ムラ
があり検査が
できない
ヴィスコ・テクノロジーズが解決します!

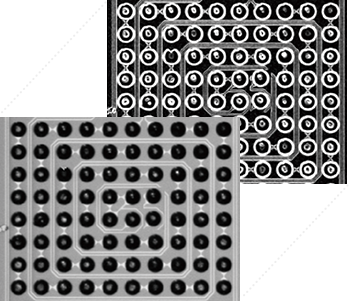

画像間演算で2つの画像を1つに合成

焦点の異なる画像を同時に検査します。

カメラ1:チップに焦点が合っている
カメラ2:基盤に焦点が合っている

画像間演算の例


画像間演算にそれぞれの画像を参照させる


濃淡補正フィルタで
濃淡を均一化

合成モードを実行し画像を合成する

豊富なフィルタで思い通りの画像に

30種類以上の画像フィルタを搭載しており、元画像を確認しながらの設定が可能です。
これにより、周期ムラの除去やグリッドパターン上のしみの抽出などを行えます。
また、複数の画像フィルタを組み合わせることも容易にできます。

周期ムラの除去

グリッドパターン上のしみの抽出

濃淡補正フィルタ実行例

画像フィルタツールは、元画像を確認しながら簡単に画像フィルタを追加・削除することができるので、テスト試行を気軽に行うことができます。
生成した画像は、「ブロブ検査」「計測編集」「DefFinder」「文字検査」などの入力画像として使用可能です。


元画像
(セロハンで光が乱反射している)

濃淡補正フィルタで
濃淡を均一化

さらにコントラスト
強調で検査しやすく

画像フィルタの例


  • 元画像

  • ソベル
    (エッジ部分を抽出)

  • 細線化
    (エッジを更に細線化)

  • 8方向膨張

  • 8方向収縮

  • エッジ強調

  • コントラスト強調

  • ローパス(ぼかし)

  • 明るさ変換
