超深度カメラ

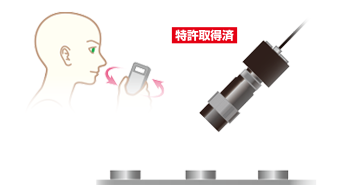

外観検査の常識を覆した、
斜めから検査するカメラ

超深度カメラは斜めからでも全面にピントが合う!

目視でしかできなかった検査を超深度カメラで

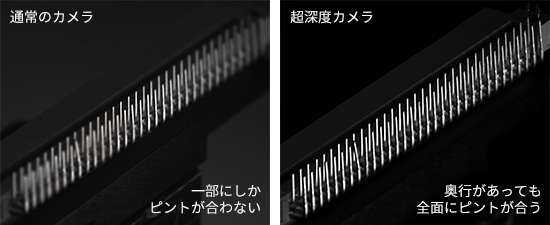

目視検査のように斜めから撮像しても、通常のカメラだとピントは画像の一部にしか合わない
遠近感が出た画像となってしまい、検査に適しません。
ヴィスコが開発した画期的なカメラ、超深度カメラなら、これら問題点を全て解決。
高精度な検査を実現するだけでなく、検査現場のコスト削減にも貢献します。

対象機種
VTV-9000F VTV-9000ST VTV-9000miniR VTV-9000mini

目視検査のメリットをヴィスコが超深度カメラで実現!

1. キズや凹凸などの欠陥がより鮮明に見える

斜めから撮像することで、真上からの撮像では見えにくかったキズや凹凸も、見えやすく。


正反射光でキズの影を作ることで、
高いコントラストを出します

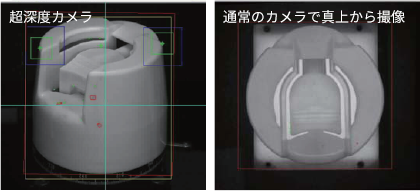

超深度カメラ
通常のカメラで真上から撮像

2. 真上からの撮像では見えない部分の検査ができる

真上からでは分からない複雑な形状も、斜めからなら一目瞭然。検査したい箇所を撮像できます。

<プレス品の端子検査>

<樹脂形成品の欠け検査>

3. 3面同時撮像の立体検査ができる

検査したい面の数だけカメラや照明を用意する必要はありません。一撮像で3面の精細な画像が取得できるので、少ないカメラ・少ない撮像回数で検査が可能になり、検査全体の高速化+コスト削減が期待できます。

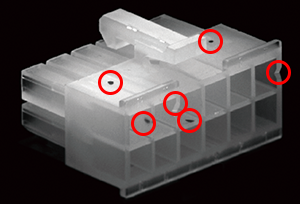

水平・垂直方向からの撮像では見えない、コネクタの穴部分の欠陥も、超深度カメラなら見逃さずに検出します。
真上からの撮像
真横からの撮像
正面からの撮像

立体検査の詳細

装置設計の単純化、設置自由度の向上

回転させる事で全方位・死角なしの検査が可能!!

超深度カメラ使用例

超深度カメラは、以下のようないろいろな検査で使用できます。

  • 樹脂成形品の3面同時撮像の立体検査
  • プレスフィット端子のTP検査と幅検査
  • コネクタ嵌合部のギャップ検査
  • コネクタピン先端の検出
  • 大型成形品の内側壁面のキズ検査
  • リードフレーム上の一体樹脂成形部の検査
  • ロボットのアライメント
コーナー部分のショート検査
BGA,LGAの平坦度検査

ハードウェア仕様

2900万画素モノクロ

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-29MCM
N-series
6576 x 4384 200ms
(5fps)
- 68 x 68 x 83 mm

※横にスクロールできます。

1200万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-12MCM
N-series
3984 x 3000 53ms
(19fps)/
77ms*1
(13 fps)
19ms
(53fps)
68 x 68 x 81 mm
カラー VTC-12MCC
N-series
モノクロ VTC-R120M0
S-Series
4080 x 3000 67ms
(15fps)/
77ms*1
(13 fps)
19ms
(54fps)
35 x 35 x 40.7 mm

※横にスクロールできます。

*1 VTV-9000mini 4カメラ仕様へ接続した場合

※横にスクロールできます。

500万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-D050M0
S-series
2448 x 2048 29ms
(35fps)/
31ms*1
(32fps)
- 35 x 35 x 40.7 mm
カラー VTC-D050C0
S-series
モノクロ VTC-R050M0
S-series
2448 x 2048 29ms
(35fps)/
31ms*1
(32fps)
7.6ms
(132fps)
35 x 35 x 40.7 mm
カラー VTC-R050C0
S-series

※横にスクロールできます。

*1 VTV-9000mini 4カメラ仕様へ接続した場合

200万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-200CM
N-Series
2048 x 1088 14ms
(71fps)
6.7ms
(150fps)
68 x 68 x 54 mm
カラー VTC-200CC
N-Series

※横にスクロールできます。
