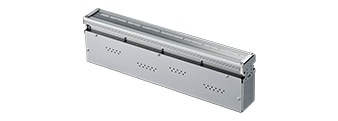

ヴィスコのCIS（Contact Image Sensor、コンタクト・イメージ・センサ）は大型ワークを「1 枚絵」で撮像します。
対象物を一列で走査するラインスキャナと似た仕組みでありつつ、ロッドレンズアレイを使用した密着型のセンサであるため、画像の歪みがほとんどありません。エリアカメラによる撮像では画像の周辺部がぼやけてしまったり画像の結合が必須となるような大型の対象物でも、鮮明な単独画像を取得します。
また、通常のラインスキャナとは異なり、ピント調整や専門知識などのわずらわしさもありません。
ピントや照明が調整済みとなったシンプルなユニットであるため、細かな調整は不要です。密着型ゆえにワーキングディスタンスは最小。設置に必要なスペースもコンパクトに収まります。

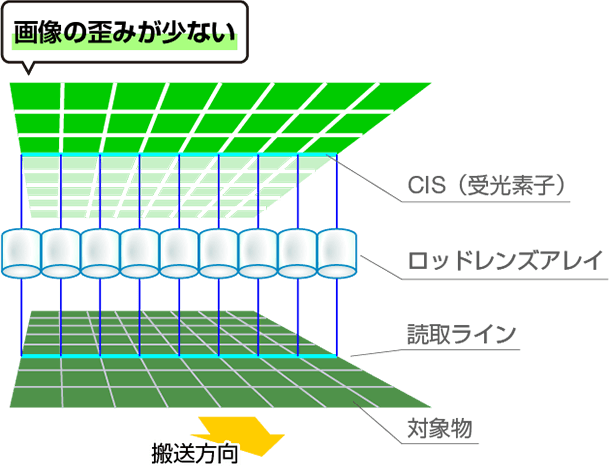

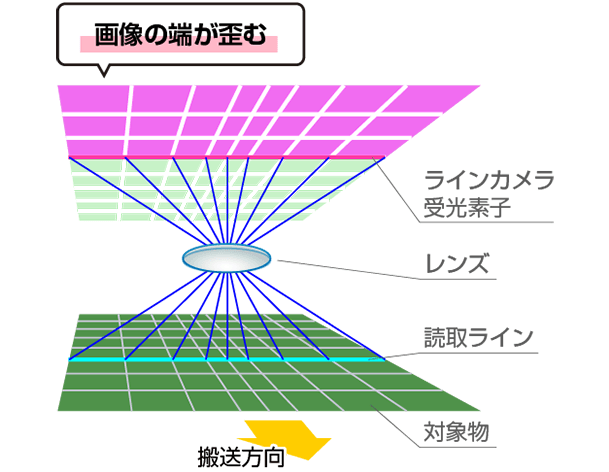

ロッドレンズアレイとは、複数のレンズを一列に並べた構造です。センサとレンズが接触している設計のため、エリアカメラやラインカメラのようなレンズ中心と周辺との「収差（ディストーション）」が発生せず、均一で歪みの無い画像が取得できます。
CIS
ロッドレンズアレイ使用
ラインカメラ
ノンテレセントリックレンズの場合
CIS
エリアカメラ
ロッドレンズアレイ使用
ノンテレセントリックレンズの場合
| 短い | 検査時間 | 長い |
|---|---|---|
| 鮮明・歪みなし | 画像 | 歪む |
| 不要 | 画像連結 | 必要 |

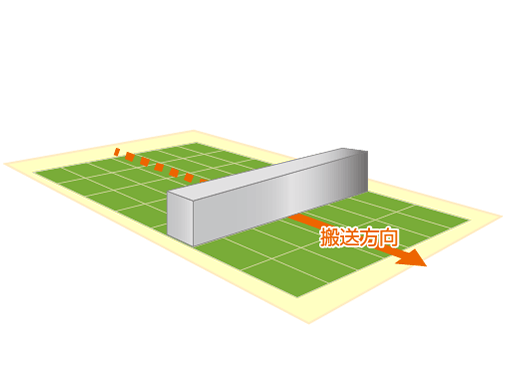

CISは一度の撮像で完了する。

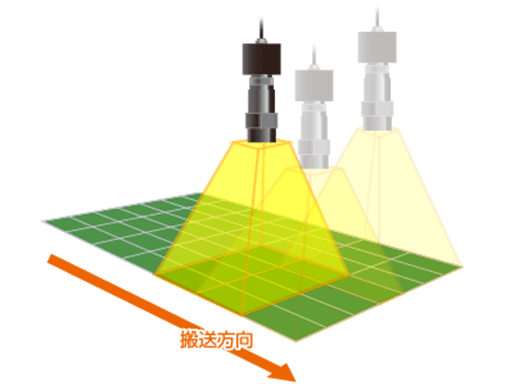

エリアカメラは何度も撮像する必要がある。
また、画像を連結しないと検査を実行できない。
※横にスクロールできます。

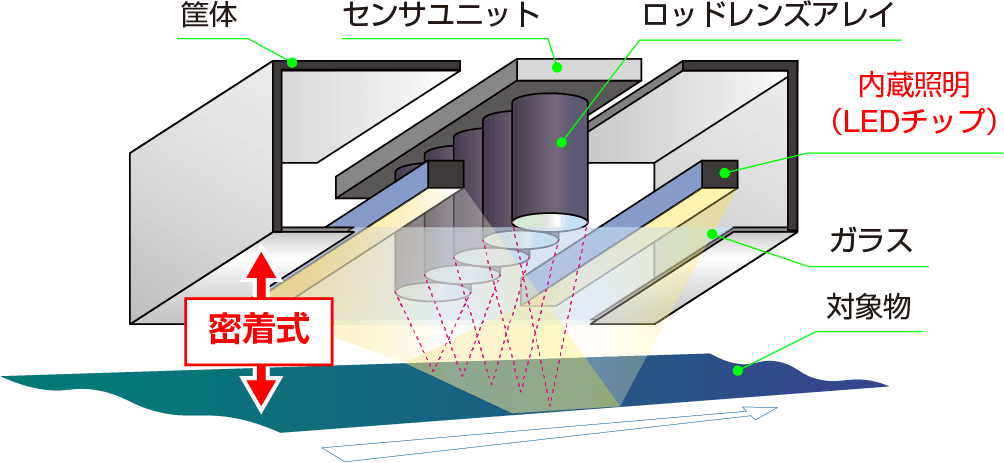

ワーキングディスタンス（レンズと対象物との距離）は固定されており、ピント調整をする必要がありません。
光源一体型は照明の位置も調整済みとなっています。
装置に取り付けるだけで撮像できる簡便性が特徴です。
対象物とレンズユニットがほぼ密着する方式なので、検査装置全体がコンパクトに収まります。
焦点距離は固定、照明も内蔵されているのでセッティングの手間もかかりません。
表裏同時撮像にも対応
実装基板
リードフレーム
金属プレート
スクリーン印刷
※横にスクロールできます。
| 800dpi | ||||
|---|---|---|---|---|
| 製品型番 / 筐体型番 | KD6R367CX2 | KD6R587CX2 | ||
| モノクロ / カラー | モノクロ | カラー | モノクロ | カラー |
| 最大撮像領域 Inspection Area | 367mm × 1376mm | 367mm × 458mm | 587.2mm × 1376mm | 587.2mm × 458mm |
| 検査長 Scan Length | 32768pix | 10922pix | 32768pix | 10922pix |
| 検査幅 Line Width | 8672pix | 13872pix | ||
| 最大読み取り搬送速度（m/sec） | 2.1 | 2.1 | ||
| WD・被写界深度 | 12mm・±1mm | 12mm・±1mm | ||
| コネクタ | DIN（×4） | DIN（×4） | ||
| 接続モード | Quad | Quad | ||
| 外形寸法（mm） | 434.1 × 64 × 120.1 | 654.1 × 64 × 120.1 | ||
| 質量 | 2.9kg | 4.2kg | ||
| 最大消費電流（電力） | 4.8A (115.2W) | 7.0A (168W) ※電源は2系統必要 | ||
※横にスクロールできます。
| 1200dpi | ||
|---|---|---|
| 製品型番 / 筐体型番 | KD12R365CX2 | |
| モノクロ / カラー | モノクロ | |
| 最大撮像領域 Inspection Area | 365.7 mm × 688 mm | |
| 検査長 Scan Length | 32768 pix | |
| 検査幅 Line Width | 17280 pix | |
| 最大読み取り搬送速度（m/sec） | 1.06 | |
| WD・被写界深度 | 12mm・±1mm | |
| コネクタ | DIN（×4） | |
| 接続モード | Quad | |
| 外形寸法（mm） | 434.1 × 64 × 120.1 | |
| 質量 | 2.9kg | |
| 最大消費電流（電力） | 4.8A (115.2W) | |
※横にスクロールできます。

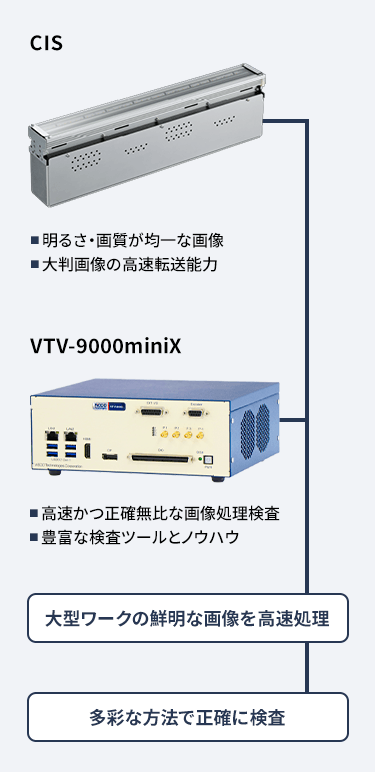

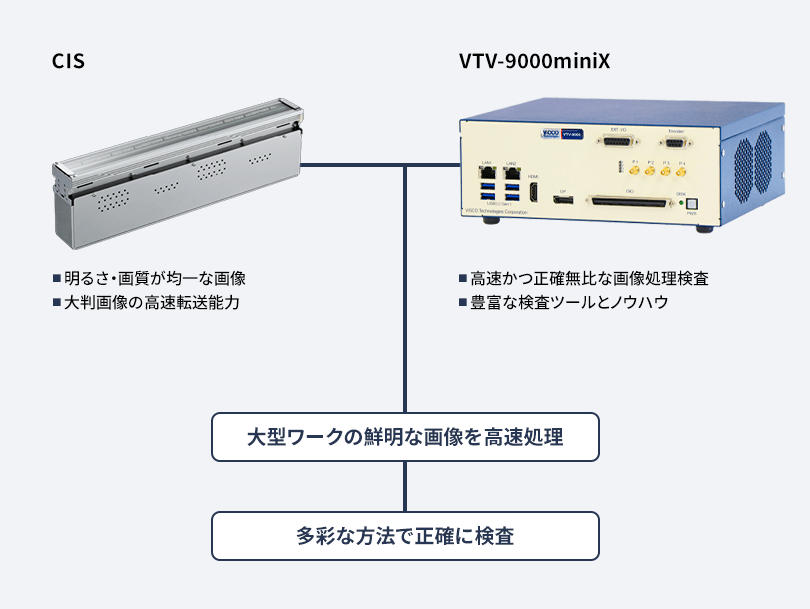

CISとVTV-9000miniXの接続にはケーブルが4本必要です。
| ケーブル型番 | VTCC-7DFRN005H | TCC-7DFRN010H |
|---|---|---|
| 長さ | 5m | 10m |
| コネクタ形状（ストレート型） | DIN - MicroBNC | DIN - MicroBNC |
※横にスクロールできます。
