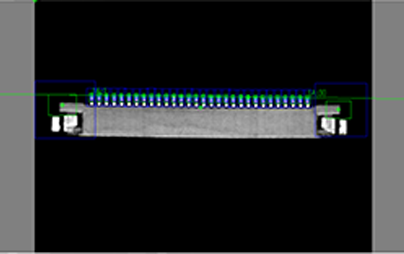

コネクタ検査
業界から高い評価を得ている
ヴィスコのコネクタ検査

コネクタ生産に必要な検査項目を網羅
簡単な設定で、検査設定のバラツキもなく業界から高い評価を得ています。

こんなお悩みありませんか?

コネクタの検査項目
たくさんある検査装置を
探している
現在の複雑な設定
もっと簡単に設定
できるようにしたい
ピンの本数が変わっても
対応する検査装置を
探している
ヴィスコ・テクノロジーズが解決します!

コネクタ生産に必要な検査項目を網羅

ヴィスコのコネクタ検査は、コネクタ生産に必要な検査項目を網羅しており、設定方法はチェックするだけ。設定者が変わっても、同じ設定が簡単にできます。

業界から高い評価を得ている理由
  • ①70項目以上のコネクタ検査に必要な項目を網羅
  • ②豊富なピン配列のバリエーション
  • ③検出性能の高さ
  • ④位置ずれ検査に対応
  • ⑤共有データ機能
  • ⑥実測値との相関に便利な補正機能
  • ⑦分割撮像した画像から合成演算・画像合成が可能
  • ⑧コネクタに特化したカメラ・照明

コネクタ検査に必要な70以上の項目を網羅

検査対象箇所

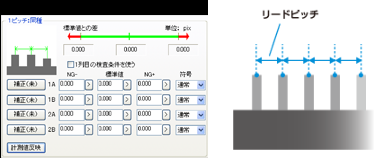

リードピッチ計測(同種)

同種のリードの検出点間のピッチ方向の距離を計測します。

リードピッチ計測(隣接)

隣接したリードの検出点間(A種-B種)のピッチ方向の距離を計測します。

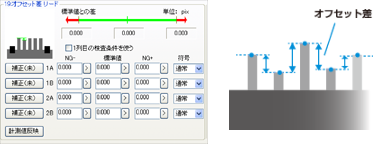

リードオフセット差測

同種の隣接リード間の検出点間のオフセット差を計測します。

豊富なピン配列のバリエーション

列数:1列もしくは2列(※3列以上もこれらを繰返すことにより可能です。)
モデルの(ピンの形状)の種類: 1 種, 2種、1種で片方反転
配列:ペア、交互、ジグザグ

歯抜けリードにも対応

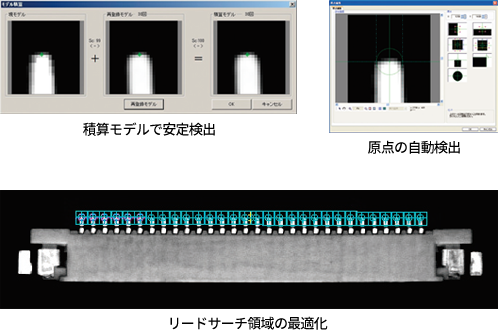

検出性能の高さ

・認識性能:複雑な背景でも認識可能
・精度:1/4~1/2 画素の繰返し精度
・簡単な登録::ボックスで囲むだけ
・高速処理:0.2~0.5 msec/サーチ
・コピー機能(回転、反転等)
・共有機能(他のタスクと共有)
・原点編集機能

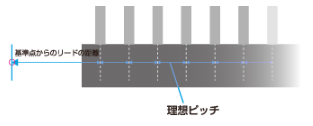

位置ずれ検査に対応

"位置ずれ"検査は、コネクタ生産時の重要な 検査の一つです。リードやピンの位置が正 常位置にあることを確認するこの検査は、基 準点、基準点からのリードの距離、理想ピッ チを設定するだけで実行可能です。

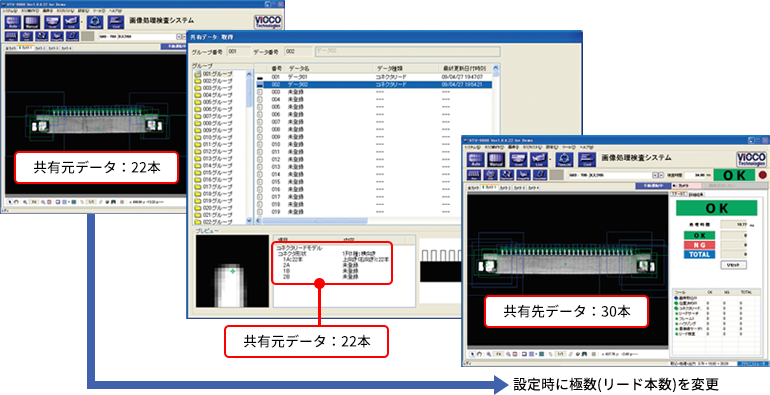

共有データ機能

共有データ機能を使えば、極数展開も簡単に!
コネクタ形状が同じで、リード本数のみが異なる検査対象の場合、共有データを取得し、リード本数といくつかの検査枠を変更するだけで検査が可能になります。
また、共有データは一括で管理されているので、パラメータ変更やモデル登録の変更があった場合もすべて反映されます。

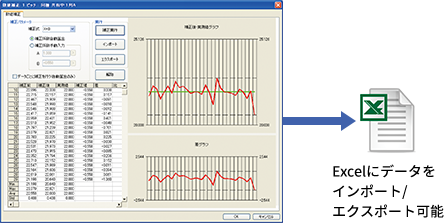

実測値との相関に便利な補正機能

いくら精度よくキャリブレーションしても、できるだけディストーション等の影響を受けにくい光学系を用意しても、画像処理での検出値は、実寸値と全く同一になることはありません。
"数値補正"は、画像処理での検出値を実寸値に補正する機能です。ただし、この機能は画像処理検出の繰り返し精度が高くなければ実現はできません。繰り返し精度における絶対的な自信と実績があるVTV-9000シリーズだから、この機能を搭載できるのです。

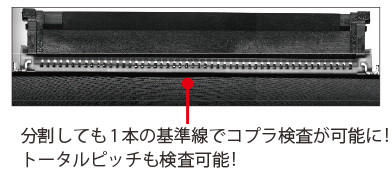

分割撮像した画像から合成演算・画像合成が可能

トータルピッチや、共通基準線でのコプラ検査が可能です。

コネクタに特化したカメラ・照明



コネクタ撮像に適した横長のサイズのカメラ・照明を用意しています。
