ノンストップ検査＆シンプル操作
音楽用語の"Presto"から名を戴いたこの画像検査装置はプレス工程の検査に特化してチューニングされており、"非常に速い"ことが特徴となっています。リールが回り続けるコネクタプレスの現場で求められるいちばんの機能は「止めない」こと。プレス機を運転したまま、もちろん撮像処理も実行しながら、タクト編集や検査の確認が可能です。プレス工程、メッキ工程など、生産と検査を並行したい現場で好評を得ています。

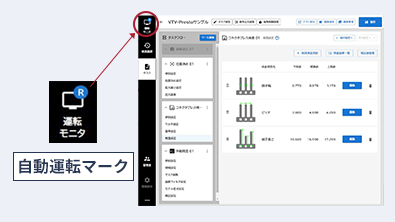

自動運転中に検査履歴を確認できます。
生産運転したままタスクを編集/保存することも可能。「生産ラインを止めない」は本製品の最大の特徴です。
検査履歴の表示は「パレート図」「リールマップ」「統計値」など豊富なバリエーション。
同一画面内に展開でき、任意に構成可能。検査目的に適した管理データでNG品の把握に役立ちます。
パレート図

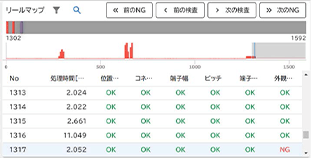

リールマップ
統計値
VTV-Prestoは他のVTV-9000シリーズと同様に、一括リモート管理機能も備えています。
LAN上に接続されたVTV-Prestoを
1000台まで一括管理。
オフライン・ライセンス・キット
同一LAN上のPCから
VTV-Presto筐体を集中管理。

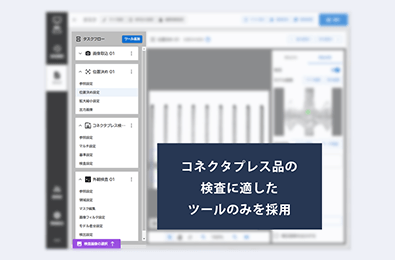

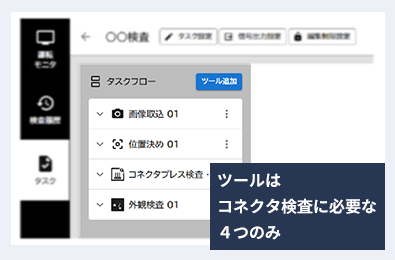

先鋭化した現場ニーズに応えるために特化した本機は検査ツールを4つにまで絞り込み、最適化しました。
誰もが即日で検査を担当できます。
コネクタの端子の本数や位置も自動で検出します。操作は「囲うだけ」。

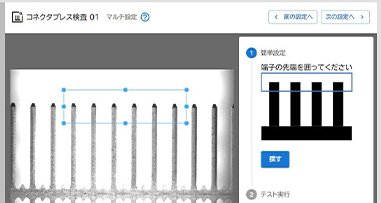

端子の先端を囲って、
ボタン一つで端子のサーチ。

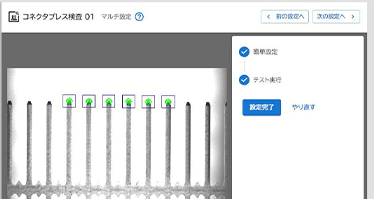

端子の本数や位置を自動的に検出。

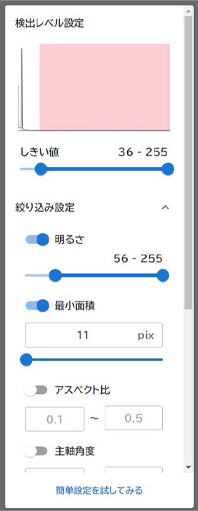

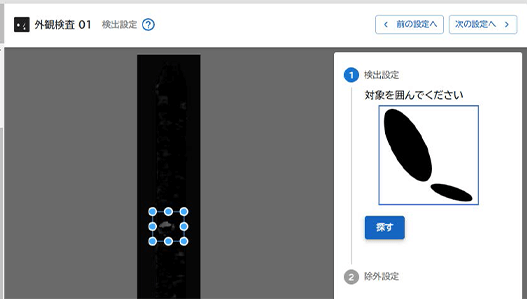

ブロブ検出も自動設定。欠陥部分を「囲うだけ」でパラメータまで自動で指定されます。
パラメータは多少ルーズな指定でも自動で設定されます。
「基準線」「エッジ」「しきい値」指定も自動化。
| 型番 | VPSZDPL1-2 |
|---|---|
| カメラモード | 通常/高速（画素数の異なるカメラの混在可） |
| 最大接続カメラ台数 | 2台 |

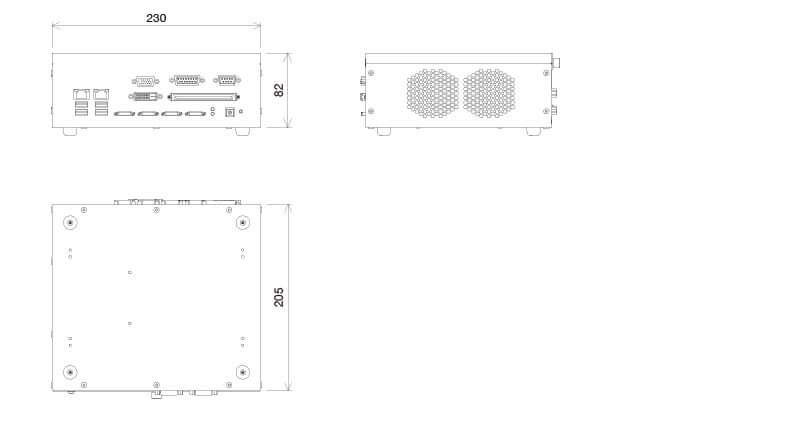

| 外形寸法*1 | 230（W）× 205（D）× 82（H）mm |
| 重量 | 2.9kg以下 |
| 消費電力 | 最大144W |
※横にスクロールできます。
*1 外形寸法に突起物は含みません。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
 |
VTC-R050M00-SE | 2448×2048 | 29ms(35fps)/ 30ms(33fps) |
7.6ms(132fps) | 35×35×40.7mm |
|
VTC-D050M0A-SE | 2448×2048 | 29ms(35fps)/ 30ms(33fps) |
- | 35×35×40.7mm |
※横にスクロールできます。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
|
VTC-400PM00-VI | 2048×2048 | 26ms (38fps) |
6.7ms (150fps) |
29×29×55mm |
※横にスクロールできます。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
|
VTC-R030M00-SE | 2048×1536 | 19ms (52fps) |
5.2ms (193fps) |
35×35×40.7mm |
|
VTC-D030M00-SE | 2048×1536 | 19ms (52fps) |
- | 35×35×40.7mm |
※横にスクロールできます。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
|
VTC-200PM00-VI | 2048×1088 | 14ms (70fps) |
3.6ms (280fps) |
29×29×55mm |
※横にスクロールできます。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
|
VTC-D016M0A-SE | 1440×1080 | 6.4ms(156fps)/ 9.6ms(104fps) |
- | 28×28×40mm |
※横にスクロールできます。
全てのカメラがパーシャルに対応しています。
VT Digital Xカメラは、ヴィスコのオリジナルデジタルカメラです。
外形寸法にコネクタは含まれていません。
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
|
VTC-R050Mx0xx-S | 2448×2048 | 29ms(35fps)/ 30ms(33fps) |
7.6ms (132fps) |
35×35×40.7mm |
|
VTC-D050Mx0xx-S | 2448×2048 | 29ms(35fps)/ 30ms(33fps) |
- | 35×35×40.7mm |
※横にスクロールできます。
| 製品名 | 型番 | コネクタ形状 (カメラ側ー筐体側) |
長さ | 形状 |
|---|---|---|---|---|
| 高速カメラ用 2m ロボット仕様 |
VTCC-4SSRN102H | SDR-SDR | 2m | ストレート |
| 高速カメラ用 3m ロボット仕様 |
VTCC-4SSRN103H | SDR-SDR | 3m | ストレート |
| 高速カメラ用 3m ロボット仕様L型 LEFT |
VTCC-4SSRL103H | SDR-SDR | 3m | L型 LEFT |
| 高速カメラ用 3m ロボット仕様L型 RIGHT |
VTCC-4SSRR103H | SDR-SDR | 3m | L型 RIGHT |
※横にスクロールできます。
| フラッシュライト コントローラ型番 |
フラッシュライト コントローラ仕様 |
ハードウェアトリガ ケーブル型番 |
ハードウェアトリガ ケーブル仕様 |
|---|---|---|---|
| VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01 |
照明接続数6 照明接続数12、リンク機能あり 照明接続数6 |
VTTC-M150-07A | 0.7m |
| VTTC-M150-16A | 1.6m | ||
| VTTC-MW151-16A | 1.6m2分岐、コントローラ2台接続 | ||
| VTTC-MF151-16A | 1.6m4分岐、コントローラ4台接続 |
※横にスクロールできます。
| I/O ケーブル型番 | ケーブル仕様 |
|---|---|
| VTIO-A96SN015E | 片側バラ線 1.5m |
| VTIO-A96SN030E | 片側バラ線 3m |
| VTIO-A96SN050E | 片側バラ線 5m |
| VTIO-B96SW130A | 両端コネクタ 3m Keyence PLC KV-7000/KV-5000/KV-3000シリーズ |
| VTIO-B96SW150A | 両端コネクタ 5m Keyence PLC KV-7000/KV-5000/KV-3000シリーズ |
| VTIO-B96SW530A | 両端コネクタ 3m YASKAWA コントローラ MP3000/MP2000シリーズ |
| VTIO-B96SW550A | 両端コネクタ 5m YASKAWA コントローラ MP3000/MP2000シリーズ |
| VTIO-B96SW415A | 両端コネクタ 1.5m OMRON PLC CJシリーズ/NJシリーズ/NXシリーズ |
| VTIO-B96SW430A | 両端コネクタ 3m OMRON PLC CJシリーズ/NJシリーズ/NXシリーズ |
| VTIO-B96SW450A | 両端コネクタ 5m OMRON PLC CJシリーズ/NJシリーズ/NXシリーズ |
※横にスクロールできます。
| エンコーダケーブル型番 | エンコーダケーブル仕様 |
|---|---|
| VTEC-M090-15A | 1.5m |
| VTEC-M090-30A | 3m |
※横にスクロールできます。
まずは新規導入のご相談フォームよりお気軽にご連絡ください。弊社営業が対応いたします。
アプリケーション画面にあるヘルプマークから各種操作のヘルプを確認する事ができます。さらに詳しいサポートをご希望の方は、ユーザサポートにて受け付けています。
現行バージョンでは、日本語、英語、韓国語 に対応しています。海外でもご利用可能です。
VTV-Presto 本体、カメラ、レンズ、照明、モニター、各種ケーブル等が必要です。
検査したい対象物によって構成が異なり、価格も変わってきます。詳しくは新規導入のご相談フォームよりご連絡ください。
