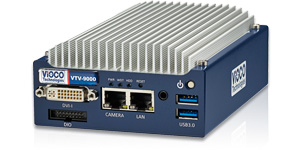

VTV-9000C

VTV-9000シリーズの中で最小の画像処理検査装置。超小型ながら、ViSCOの高性能な外観検査、豊富な検査ツールの全てを搭載。FA機器としての堅牢性も備え、1ユニット=1カメラのシンプルな構成により、導入時の大幅なコスト削減に貢献。

ヴィスコのオリジナルデジタルカメラ VT Digital Eカメラの接続が可能です。

VT Digital Eカメラ

500万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-E050M00-SE 2448x2048 48ms
(21fps)
35x35x53.4mm
カラー VTC-E050C00-SE 35x35x53.7mm

300万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-E030M00-SE 2048x1536 30ms
(33fps)
35x35x53.4mm
カラー VTC-E030C00-SE 35x35x53.7mm

200万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-200EM10-SE 1616x1236 33ms
(30fps)
35x35x55.9mm
カラー VTC-200EC10-SE
モノクロ VTC-200EM20-SE 2048x1088 23ms
(44fps)
35x35x55.9mm
カラー VTC-200EC20-SE

30万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-030EM10-SE 640x480 10ms
(100fps)
35x35x55.9mm
カラー VTC-030EC10-SE

VT Digital Eカメラケーブル

製品名 型番 コネクタ形状(カメラ側 - 筐体側)
3m ロボット仕様 VTCC-ERJRN-03D ロック付RJ-RJ
5m ロボット仕様 VTCC-ERJRN-05D ロック付RJ-RJ
10m ロボット仕様 VTCC-ERJRN-10D ロック付RJ-RJ

ハードウェア仕様

型番 V9KUEPL2-1**
最大接続カメラ台数 1台
外形寸法 105(W)× 149(D)× 54(H)mm
重量 1.1kg
消費電力 60W以下

図面

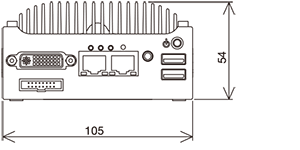

前面

全面

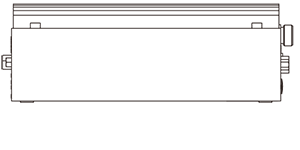

側面

側面

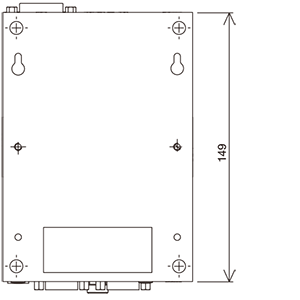

底面

底面
