製品ラインナップ

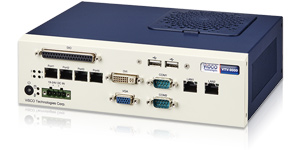

VTV-9000C

コンパクトを追求しても高性能な
ベーシックモデル

VTV-9000シリーズの中で、小型の画像処理検査装置。FA機器としての堅牢性と小型化を実現、上位機種と同等の機能・構成が可能です。5m以上のカメラケーブルにも対応しています。

※ヴィスコのオリジナルデジタルカメラ VT Digital Eカメラの接続が可能です。

ハードウェア仕様

型番 V9KCEPL3-4MV
最大接続カメラ台数 4台(画素数の異なるカメラの混在可)
外形寸法 230(W)× 175(D)× 70(H)mm
重量 2.4kg
消費電力 220W以下

※横にスクロールできます。

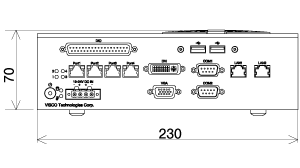

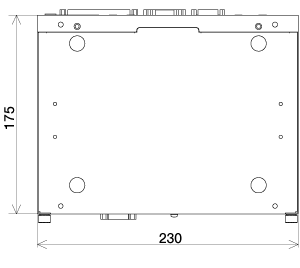

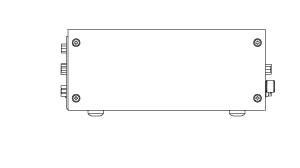

外形寸法図

500万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-E050M00-SE 2448x2048 48ms
(21fps)
35x35x53.4mm
カラー VTC-E050C00-SE 35x35x53.7mm
モノクロ VTC-E050M00-SN 29x29x53mm
カラー VTC-E050C00-SN

※横にスクロールできます。

300万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-E030M00-SE 2048x1536 30ms
(33fps)
35x35x53.4mm
カラー VTC-E030C00-SE 35x35x53.7mm
モノクロ VTC-E030M00-SN 29ms
(35fps)
29x29x53mm
カラー VTC-E030C00-SN

※横にスクロールできます。

200万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-200EM10-SE 1616x1236 33ms
(30fps)
35x35x55.9mm
カラー VTC-200EC10-SE

※横にスクロールできます。

160万画素モノクロ/カラー

型番 画素数
(pixel)
画像転送速度 外形寸法
(W) x (H) x (D)
モノクロ VTC-E016M00-SE 1440x1080 14ms
(71fps)
35x35x53.4mm
カラー VTC-E016C00-SE 35x35x53.7mm
モノクロ VTC-E016M00-SN 14ms
(69fps)
29x29x53mm
カラー VTC-E016C00-SN
モノクロ VTC-E016M00-SN
(ビニング)
720x540 6.5ms
(153fps)

※横にスクロールできます。

全てのカメラがパーシャルに対応しています。
VT Digital Eカメラは、ヴィスコのオリジナルデジタルカメラです。
外形寸法にコネクタは含まれていません。

VT Digital Eカメラケーブル

製品名 型番 コネクタ形状(カメラ側 - 筐体側)
3m ロボット仕様 VTCC-ERJRN-03D ロック付RJ-RJ
5m ロボット仕様 VTCC-ERJRN-05D ロック付RJ-RJ
10m ロボット仕様 VTCC-ERJRN-10D ロック付RJ-RJ
3m ロボット仕様 VTCC-ERJRD-03H ロック付RJ-RJ
5m ロボット仕様 VTCC-ERJRD-05H ロック付RJ-RJ
3m ロボット仕様 VTCC-ERJRU-03H ロック付RJ-RJ
5m ロボット仕様 VTCC-ERJRU-05H ロック付RJ-RJ

※横にスクロールできます。

システム構成

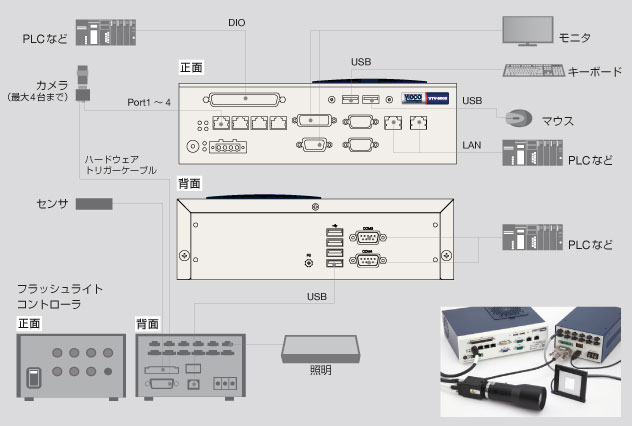

構成例:VTV-9000Cとフラッシュライトコントローラ

構成例:VTV-9000Cとフラッシュライトコントローラ

接続機器一覧

VT Digital Eカメラ・カメラケーブル
カメラ型番 カメラ仕様 カメラケーブル型番 カメラケーブル仕様
VTC-E050M00-SE 500万画素モノクロ VTCC-ERJRN-03D
VTCC-ERJRN-05D
VTCC-ERJRN-10D
VTCC-ERJRD-03H
VTCC-ERJRD-05H
ストレート 3m
ストレート 5m
ストレート 10m
L型 DOWN 3m
L型 DOWN 5m
VTC-E050M00-SE 500万画素カラー
VTC-E030M00-SE 300万画素モノクロ
VTC-E030M00-SE 300万画素カラー
VTC-E016M00-SE 160万画素モノクロ
VTC-E016M00-SE 160万画素カラー
VTC-E050M00-SN 500万画素モノクロ VTCC-ERJRN-03D
VTCC-ERJRN-05D
VTCC-ERJRN-10D
VTCC-ERJRU-03H
VTCC-ERJRU-05H
ストレート 3m
ストレート 5m
ストレート 10m
L型 UP 3m
L型 UP 5m
VTC-E050C00-SN 500万画素カラー
VTC-E030M00-SN 300万画素モノクロ
VTC-E030C00-SN 300万画素カラー
VTC-E016M00-SN 160万画素モノクロ
VTC-E016C00-SN 160万画素カラー

※横にスクロールできます。

フラッシュライトコントローラ・ハードウエアトリガケーブル
フラッシュライト
コントローラ型番
フラッシュライト
コントローラ仕様
ハードウェアトリガ
ケーブル型番
ハードウェアトリガ
ケーブル仕様
VTVFCV-0648-00
VTVFCV-1248-02
VTVFC-V-06-01
照明接続数6
照明接続数12、リンク機能あり
照明接続数6
VTTC-E040-16E
VTTC-EA040-01E
VTTC-EB040-01E
1.6m
ブレイクアウト0.1m
ブレイクアウトH/Wトリガケーブル1.5m
VTTC-N040-16E
VTTC-NA040-01E
VTTC-NB040-01E
1.6m
ブレイクアウト0.1m
ブレイクアウトH/Wトリガケーブル1.5m

※横にスクロールできます。

I/Oケーブル
I/O ケーブル型番 ケーブル仕様
VTIO-A37SN015A 片側バラ線 1.5m
VTIO-A37SN030A 片側バラ線 3m
VTIO-A37SN050A 片側バラ線 5m
VTIO-B37SN130L 両端コネクタ 3m Keyence PCL KV-7000/KV-5000/KV-3000シリーズ
VTIO-B37SN150L 両端コネクタ 5m Keyence PCL KV-7000/KV-5000/KV-3000シリーズ
VTIO-B37SN320A 両端コネクタ 2m YASKAWA コントローラ MP3000/MP2000シリーズ
VTIO-B37SW430L 両端コネクタ 3m OMRON PCL CJシリーズ/NJシリーズ
VTIO-B37SW450L 両端コネクタ 5m OMRON PCL CJシリーズ/NJシリーズ

※横にスクロールできます。

動画で分かる VTV-9000導入事例動画で分かる VTV-9000導入事例

よくある質問

Qコストはどの程度かかりますか?
A

検査したい対象物のサイズ、タクトタイムによって構成が異なり、価格も変わってきます。ヴィスコではお客様のさまざまな検査ニーズに応えられるよう、幅広いラインナップの画像処理検査装置・カメラなどを取り揃えております。詳しくはこちらからお問い合せください。

Q他社製品との違いは何ですか?
A

高精度な画像処理技術と、高速処理、人間に近い検査アルゴリズムなどがあげられます。
ヴィスコは製品を売って終わりでなく、光学系の選定から、自動機のアドバイス、アフターフォローにいたるまで、生産現場で本当に使える外観検査システムを提案しており、導入されたお客様から高いリピート率と満足度をいただいています。
より多くのお客様にご満足いただけるように、画像処理技術が人間の目に少しでも近づくよう日々開発しています。

Q検出できる最小欠陥サイズはどれくらいまで対応可能ですか?
A

入手しやすい一般市販されているレンズと照明で光学系を構成した場合、最小検出欠陥サイズはおよそ直径3~5μmになります。 ただし、ワークの条件にも影響されますので、実際の精度・性能に関してはサンプルテストにて確認が必要です。

Q画像処理検査装置を導入するには、特別な知識などが必要ですか?
A

ヴィスコの画像処理検査装置は、初めての方にも使いやすく設定しやすいと評判です。
購入された方にはトレーニングプログラム(オプション)を開催しており、スムーズな導入をサポートします。

Q購入を検討しているのですが現場でのテストは可能ですか?
A

はい、可能です。
営業担当者が訪問してテストさせていただくか、もしくは機材を無償で貸し出しいたします。 お気軽にこちらからご相談ください。

Qデモの実施は可能ですか?
A

はい、可能です。
営業担当者が訪問させていただくか、東京の本社、もしくは大阪営業所で可能です。
