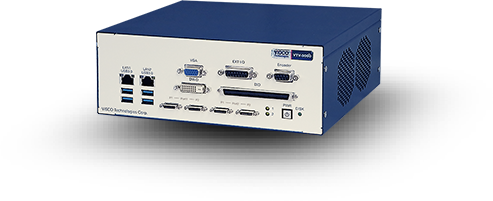

小型機身可連接高速相機

VTV-9000mini的高階版，小型機身實現了高速取像。

〈規格〉
對應高速模式2台相機規格

硬體規格

型號	V9KZDPL2-2MV
相機模式	標準・高速（可混用不同像素的相機）
相機最大連接數	2台
外形尺寸*¹	230（W）× 205（D）× 82（H）mm
重量	2.7kg
消耗功率	144W以下

※你可以滾動到一邊

*¹　外形尺寸不含接頭部份。

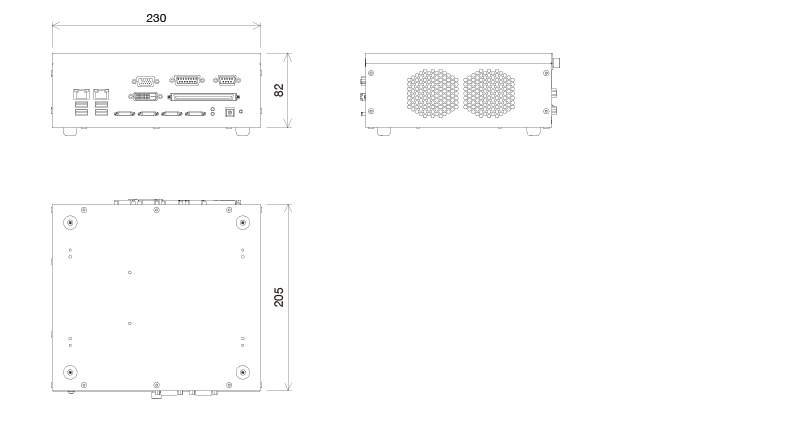

外形尺寸圖

VT Digital相機

6500萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-R650M00-VI	9344x7000	-	111ms (9fps)	55x55x45mm
VTC-R650C00-VI	9344x7000	-	111ms (9fps)	55x55x45mm

※你可以滾動到一邊

2500萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-R250M00-VI	5120x5120	-	46ms (22fps)	55x55x45mm
VTC-R250C00-VI			46ms (22fps)	55x55x45mm
VTC-25MCM00-NV			40ms (25fps)	68x68x80mm

※你可以滾動到一邊

1200萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-R120M00-SE	4080x3000	67ms (15fps)	19ms (54fps)	35x35x40.7mm
VTC-R120C00-SE	4080x3000	67ms (15fps)	19ms (54fps)	35x35x40.7mm
VTC-12MWM00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm
VTC-12MWC00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm

※你可以滾動到一邊

900萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-R090M00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm
VTC-R090C00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm

※你可以滾動到一邊

500萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-R050M00-SE	2448x2048	29ms (35fps)	7.6ms (132fps)	35x35x40.7mm
VTC-R050C00-SE	2448x2048	29ms (35fps)	7.6ms (132fps)	35x35x40.7mm
VTC-D050M0A-SE	2448x2048	29ms (35fps)	-	35x35x40.7mm
VTC-D050C0A-SE	2448x2048	29ms (35fps)	-	35x35x40.7mm

※你可以滾動到一邊

400萬像素黑白

	型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
	型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
	VTC-400PM00-VI	2048x2048	26ms (38fps)	6.7ms (150fps)	29x29x55mm

※你可以滾動到一邊

300萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-D030M00-SE	2048×1536	19ms (52fps)	-	35x35x40.7mm
VTC-D030C00-SE		19ms (52fps)	-	35x35x40.7mm
VTC-R030T00-JC		-	18ms (55fps)	44x44x74mm
VTC-R030M00-SE	2048×1536	19ms (52fps)	5.2ms (193fps)	35x35x40.7mm
VTC-R030C00-SE	2048×1536	19ms (52fps)	5.2ms (193fps)	35x35x40.7mm

※你可以滾動到一邊

200萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-200PM00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm
VTC-200PC00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm

※你可以滾動到一邊

160萬像素黑白/彩色

型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
VTC-D016M0A-SE	1440x1080	6.4ms (156fps)	-	28x28x40mm
VTC-D016C0A-SE		6.4ms (156fps)	-	28x28x40mm
VTC-R016T00-JC		-	7.9ms (126fps)	44x44x74mm

※你可以滾動到一邊

130萬像素IR

	型號	像素数（pixel）	影像傳輸速度		外形尺寸 (W) x (H) x (D)
	型號	像素数（pixel）	標準模式	高速模式	外形尺寸 (W) x (H) x (D)
	VTC-D013R00-AD	1248x1024	7.8ms (129fps)	-	58x58x90mm

※你可以滾動到一邊

所有相機皆可對應局部取像。
VT Digital相機是ViSCO獨創的數位相機。
外形尺寸不含接頭部份。

VT Digital相機線

產品名稱	型號	接頭形狀 (相機側-影像主機側)	形狀
3m 耐撓規格	VTCC-3SSRN003H	SDR-SDR	直型
3m 耐撓規格	VTCC-3MSRN003H	MDR-SDR	直型
5m 耐撓規格	VTCC-3SSRN005H	SDR-SDR	直型
5m 耐撓規格	VTCC-3MSRN005H	MDR-SDR	直型
3m 耐撓規格L型	VTCC-3SSRU003H	SDR-SDR	L型 UP
5m 耐撓規格L型	VTCC-3SSRU005H	SDR-SDR	L型 UP
3m 耐撓規格L型	VTCC-3SSRD003H	SDR-SDR	L型 DOWN
5m 耐撓規格L型	VTCC-3SSRD005H	SDR-SDR	L型 DOWN
高速相機專用3m 耐撓規格	VTCC-4SSRN103H	SDR-SDR	直型
高速相機專用3m 耐撓規格	VTCC-4MSRN003H	MDR-SDR	直型

※你可以滾動到一邊

系統配置

與外部機器的連接

VT Digital相機・相機線

相機型號	相機規格	相機線型號	相機線規格
VTC-R650M00-VI	6500萬像素黑白、M42 P1接環	VTCC-4SSRN102H VTCC-4SSRN103H VTCC-4SSRL103H VTCC-4SSRR103H	標準型 2m 標準型 3m L型 LEFT 3m L型 RIGHT 3m
VTC-R650C00-VI	6500萬像素彩色、M42 P1接環
VTC-R250M00-VI	2500萬像素黑白
VTC-R250C00-VI	2500萬像素彩色
VTC-R120M00-SE	1200萬像素黑白
VTC-R120C00-SE	1200萬像素彩色
VTC-12MWM00-VI	1200萬像素黑白、M42 P1接環
VTC-12MWC00-VI	1200萬像素彩色、M42 P1接環
VTC-R120M0 S-Series	1200萬像素黑白超深度
VTC-R090M00-SE	900萬像素黑白
VTC-R090C00-SE	900萬像素彩色
VTC-R050M00-SE	500萬像素黑白
VTC-R050C00-SE	500萬像素彩色
VTC-R050M0 S-Series	500萬像素黑白超深度
VTC-R050C0 S-Series	500萬像素彩色超深度
VTC-400PM00-VI	400萬像素黑白
VTC-R030M00-SE	300萬像素黑白
VTC-R030C00-SE	300萬像素彩色
VTC-200PM00-VI	200萬像素黑白
VTC-200PC00-VI	200萬像素彩色
VTC-25MCM00-NV	2500萬像素黑白、F接環、需AC電源	VTCC-4MSRN103H	標準型 3m
VTC-R120M00-SE	1200萬像素黑白	VTCC-3SSRN001H VTCC-3SSRN003H VTCC-3SSRN005H VTCC-3SSRU003H VTCC-3SSRU005H VTCC-3SSRD003H VTCC-3SSRD005H VTCC-3SSRR003H VTCC-3SSRR005H VTCC-3SSRL003H VTCC-3SSRL005H	標準型 1m 標準型 3m 標準型 5m L型 UP 3m L型 UP 5m L型 DOWN 3m L型 DOWN 5m L型 RIGHT 3m L型 RIGHT 5m L型 LEFT 3m L型 LEFT 5m
VTC-R120C00-SE	1200萬像素彩色
VTC-12MWM00-VI	1200萬像素黑白、M42 P1接環
VTC-12MWC00-VI	1200萬像素彩色、M42 P1接環
VTC-R120M0 S-Series	1200萬像素黑白超深度
VTC-R090M00-SE	900萬像素黑白
VTC-R090C00-SE	900萬像素彩色
VTC-R050M00-SE	500萬像素黑白
VTC-R050C00-SE	500萬像素彩色
VTC-R050M0 S-Series	500萬像素黑白超深度
VTC-R050C0 S-Series	500萬像素彩色超深度
VTC-D050M0A-SE	500萬像素黑白
VTC-D050C0A-SE	500萬像素彩色
VTC-D050M0 S-Series	500萬像素黑白超深度
VTC-D050C0 S-Series	500萬像素彩色超深度
VTC-400PM00-VI	400萬像素黑白
VTC-R030M00-SE	300萬像素黑白
VTC-R030C00-SE	300萬像素彩色
VTC-D030M00-SE	300萬像素黑白
VTC-D030C00-SE	300萬像素彩色
VTC-200PM00-VI	200萬像素黑白
VTC-200PC00-VI	200萬像素彩色
VTC-D016M0A-SE	160萬像素黑白
VTC-D016C0A-SE	160萬像素彩色
VTC-D013R00-AD	130萬像素 IR、需AC電源

※你可以滾動到一邊

閃頻控制器・硬體觸發線

閃頻控制器型號	閃頻控制器規格	硬體觸發線型號	硬體觸發線規格
VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01	光源連接數6 光源連接數12、有串接功能光源連接數6	VTTC-M150-07A	0.7m
		VTTC-M150-16A	1.6m
		VTTC-MW151-16A	1.6m2歧、連接2台控制器
		VTTC-MF151-16A	1.6m4歧、連接4台控制器

※你可以滾動到一邊

I／O 線

I／O 線型號	I／O 線規格
VTIO-A96SN015E	單側散線 1.5m
VTIO-A96SN030E	單側散線 3m
VTIO-A96SN050E	單側散線 5m
VTIO-B96SW130A	雙側連接器 3m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B96SW150A	雙側連接器 5m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B96SW530A	雙側連接器 3m YASKAWA 控制器 MP3000/MP2000系列
VTIO-B96SW550A	雙側連接器 5m YASKAWA 控制器 MP3000/MP2000系列
VTIO-B96SW415A	雙側連接器 1.5m OMRON PCL CJ系列/NJ系列/NX系列
VTIO-B96SW430A	雙側連接器 3m OMRON PCL CJ系列/NJ系列/NX系列
VTIO-B96SW450A	雙側連接器 5m OMRON PCL CJ系列/NJ系列/NX系列

※你可以滾動到一邊

編碼器線纜

編碼器線纜型號	編碼器線纜規格
VTEC-M090-15A	1.5m
VTEC-M090-30A	3m

※你可以滾動到一邊

常見問題

Q成本大概需要多少？

構成和價格根據待測物的尺寸和檢查時間而不同。ViSCO為了滿足客戶的各種檢測需求，將提供各種影像處理檢查裝置和相機等。詳情請點選此處。

Q與其他公司產品的差異是什麼？

有高精度影像處理技術、高速處理、近乎人類的檢查演算法等。
ViSCO產品售出後，從光學系的選定到自動機的建議以及後續服務，將提供生產現場上實用的外觀檢查系統方案，得到了極高的回購率和客戶滿意度。
為了能夠滿足客戶的需求，我們也不斷地致力開發更接近目檢的影像處理技術。

Q可以檢出的最小缺陷是多小？

搭配一般市售的鏡頭與光源的話，可檢測的最小缺陷大小約為直徑3～5μm。不過也會受到工件的自身條件，因此需要進行樣品測試來確認實際的精度和性能。

Q想要導入影像處理檢查裝置的話，是否必需具備特別的專業知識？

ViSCO的影像處理檢查裝置設定簡單易懂，針對使用者，我們會進行培訓（另外收費），協助順利導入使用。

Q打算購入，可以做現場測試嗎？

可以。由我們營業擔當訪問並於現場做測試，或者可以無償借出器材。詳情請點選此處。

Q可以做樣機測試嗎？

可以。由我們營業擔當拜訪，或者在東京的總公司或大阪辦事處實施。
