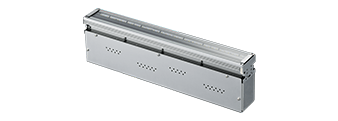

ViSCO的CIS（Contact Image Sensor 接觸式影像感測器）可以將大尺寸的工件以「單張影像」進行取像。
其原理類似線掃描方式，以單列掃描對象物，由於是使用棒狀透鏡陣列的接觸式感測器，因此影像幾乎不會產生變形。即使是大尺寸的對象物，在使用面陣相機拍攝時容易出現影像周邊模糊或是必需做影像拼接的情況，仍可取得清晰的單張影像。
此外，與一般的線掃描相機不同，CIS不需要對焦調整或是具備專門的知識。因為CIS是已將焦距或光源調整完成的精簡組件，因此不需要繁瑣的調整。接觸式設計大幅縮短工作距離，設置所需空間也大幅精簡。

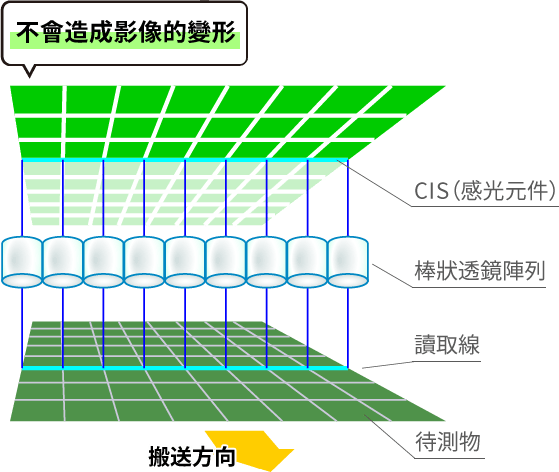

棒狀透鏡陣列是將多顆鏡頭排成一列的構造。由於是感測器與鏡頭密切接觸的設計，不會像面陣相機或是線掃描相機那樣容易產生鏡頭中心與周邊之間的「畸變」，可以取得均勻無變形的影像。
CIS
使用棒狀透鏡陣列

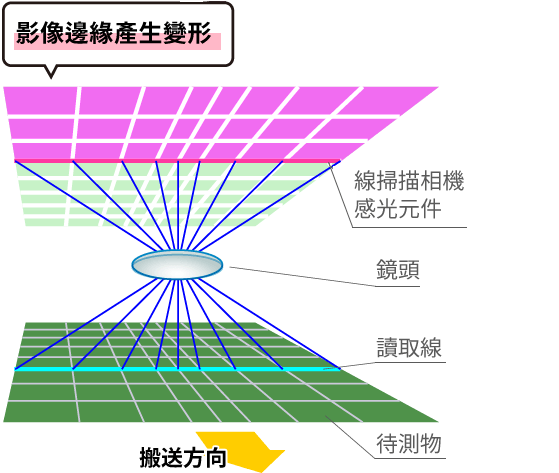

線掃描相機
搭配非遠心鏡頭
CIS
面陣相機
使用棒狀透鏡陣列
搭配非遠心鏡頭
| 短 | 檢查時間 | 長 |
|---|---|---|
| 影像清晰•無變形 | 影像 | 變形 |
| 不需要 | 影像連接 | 需要 |

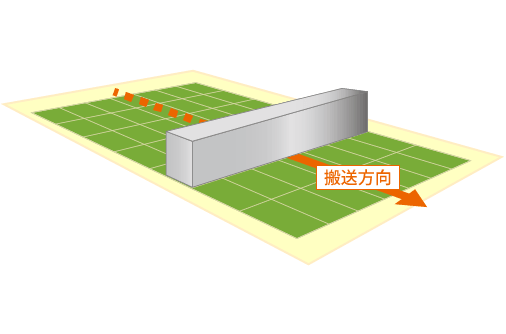

CIS一次拍攝即完成

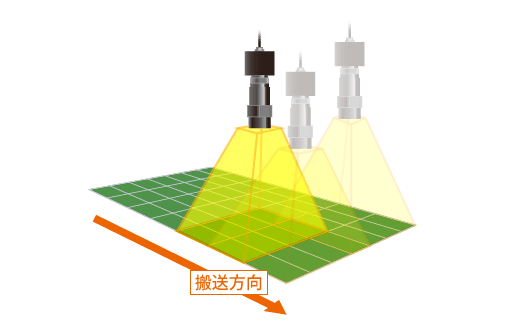

使用面陣相機，需要多次拍攝。
而且，影像不做連結，則無法進行檢查。
※你可以滾動到一邊
因為工作距離（鏡頭到待測物間的距離）是固定的，所以不需調整對焦。
一體式光源的位置也已調整完成
待測物與鏡頭幾乎是貼合的狀態，整體檢查設備可密實配置。
由於焦距是固定的，且光源內建，無需繁瑣的設定。
正反面可同時取像
實裝基板
導線架
金屬板
網版印刷
※你可以滾動到一邊
| 800dpi | ||||
|---|---|---|---|---|
| 產品型號／主機型號 | KD6R367CX2 | KD6R587CX2 | ||
| 灰階／彩色 | 灰階／彩色 | 灰階／彩色 | 灰階／彩色 | 灰階／彩色 |
| 最大取像範圍 Inspection Area | 367mm × 1376mm | 367mm × 458mm | 587.2mm × 1376mm | 587.2mm × 458mm |
| 檢查長度 Scan Length | 32768pix | 10922pix | 32768pix | 10922pix |
| 檢查寬度 Line Width | 8672pix | 13872pix | ||
| 最大讀取搬送速度（m/sec） | 2.1 | 2.1 | ||
| WD•景深 | 12mm・±1mm | 12mm・±1mm | ||
| 連接器 | DIN（×4） | DIN（×4） | ||
| 連接模式 | Quad | Quad | ||
| 外形尺寸（mm） | 434.1 × 64 × 120.1 | 654.1 × 64 × 120.1 | ||
| 重量 | 2.9kg | 4.2kg | ||
| 最大消耗電流（功率） | 4.8A (115.2W) | 7.0A (168W) ※需使用2組電源 | ||
※你可以滾動到一邊
| 1200dpi | ||
|---|---|---|
| 產品型號／主機型號 | KD12R365CX2 | |
| 灰階／彩色 | 灰階 | |
| 最大取像範圍 Inspection Area | 365.7 mm × 688 mm | |
| 檢查長度 Scan Length | 32768 pix | |
| 檢查寬度 Line Width | 17280 pix | |
| 最大讀取搬送速度（m/sec） | 1.06 | |
| WD•景深 | 12mm・±1mm | |
| 連接器 | DIN（×4） | |
| 連接模式 | Quad | |
| 外形尺寸（mm） | 434.1 × 64 × 120.1 | |
| 重量 | 2.9kg | |
| 最大消耗電流（功率） | 4.8A (115.2W) | |
※你可以滾動到一邊

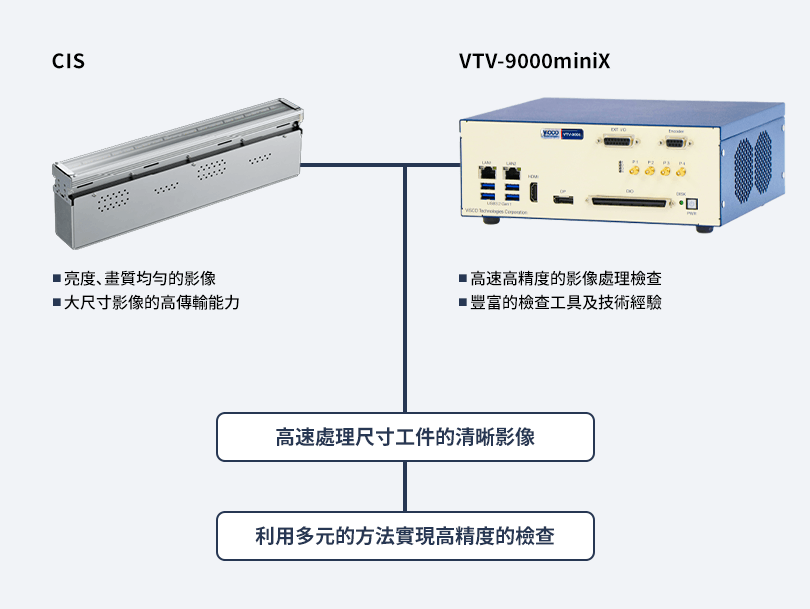

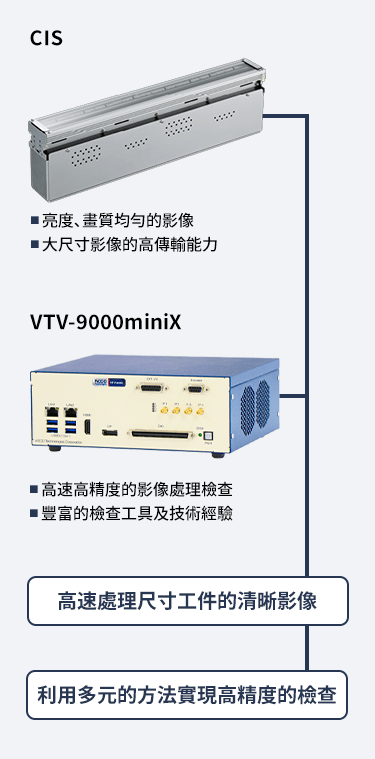

CIS與VTV-9000miniX的連接，需要4條線材。
| 線材型號 | VTCC-7DFRN005H | TCC-7DFRN010H |
|---|---|---|
| 長度 | 5m | 10m |
| 連接器形狀（直頭型） | DIN - MicroBNC | DIN - MicroBNC |
※你可以滾動到一邊
我們是外觀檢查、影像處理檢查相關的專業團隊。不單只是製造商，還兼備了影像處理演算法、光學技術、電氣、機械的知識和經驗，並且能夠處理綜合性咨詢的開發型工程的企業。
