普通的FA(Factory Automation)用彩色相機的話用1CCD合成顔色。因各種原因,彩色相機被認爲不適合進行影像檢測和測量,【純色彩處理】活用了彩色的易讀性特點,能有效的進行高精度檢查。

普通的彩色相機

普通的彩色相機
彩色相機的缺點
  • 精度的落差很明顯
  • 只可以使用白色照明
  • 容易産生色差
  • 相機與鏡頭的成本高

ViSCO的檢查

ViSCO的檢查
ViSCO的彩色處理
  • 不會降低分辨率
  • 有效的利用照明的效果
  • 不會發生色差
  • 相機與鏡頭的成本不變

普通的FA彩色相機

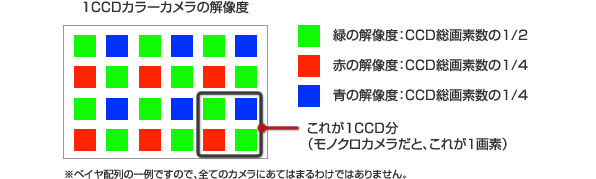

壹般的FA彩色相機的話,在CCD的總像素數中綠色的分辨率占其壹半,紅色和藍色的分辨率爲四分之壹,每個像素用周邊像素的輸出,進行插值運算,並作出RGB。

↓

雖說是插值,但插值過程中所丟失的數據對檢查來說是致命性的!

1CCD彩色相機的分辨率

彩色相機與照明的關系

彩色相機的話,由于比較重視顯色,所以只能使用白色照明。但實際上根據材質或表面狀態、缺陷種類等情況,使用不同顔色(=波長)的光源的話會更容易查看。

使用白色照明時

使用白色照明時
  • 能清楚地看到紅色,但幾乎看不到傷痕。

使用藍色照明時

使用藍色照明時
  • 用藍色照明傷痕看的很清晰
↓

使用白色照明無法發揮原有的照明效果

爲了避免色差

普通透鏡的折射率會根據波長(=顔色)不壹樣。所以,即便使用同壹透鏡,根據顔色焦距也不同,因此影像的大小和位置方面會出現差異,這叫做透鏡的色差。通常的寫真的話會有些防止色差的方法,但用到檢查的話可能就無法避免。

↓

由于發生色差而無法檢查

發生色差的影像

發生色差的影像

對象完全壹樣但單色時問題不會出現

同壹對象,換成黑白的話就沒有問題

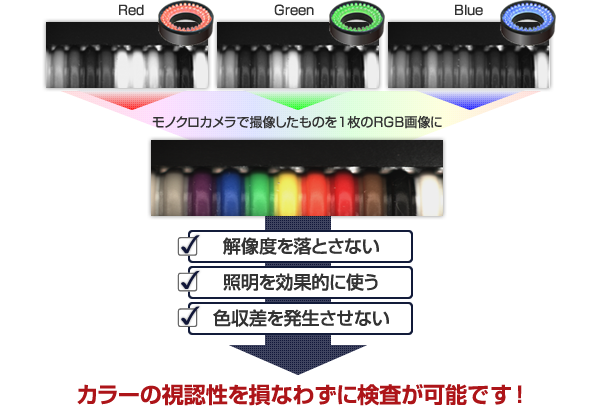

ViSCO利用黑白相機進行色差處理!

ViSCO的色差處理技術針對各紅、綠、藍照明,用黑白相機進行拍攝,並使讓合成爲壹張RGB影像。
最大限的發揮黑白相機的高精度效果,合成了照明,並實現了高檢測率的色彩檢查。

可以不損壞彩色視認性同時來進行檢查。
