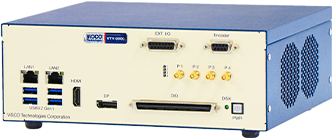

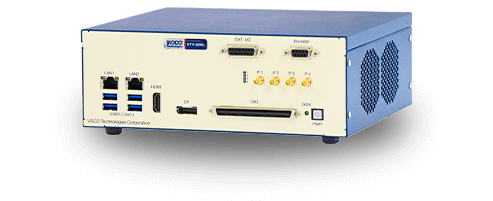

配備高畫素相機超高速傳輸功能的VTV-9000mini進階機型。
可大幅提升外觀檢測速度。
〈型號系列〉
對應超高速模式的4相機規格
| 型號 | V9KXXPL1-4MV |
|---|---|
| 相機模式 | 標準/高速/超高速（可混用不同畫素的相機） |
| 相機最大連接數 | 4台 |
| 外形尺寸*1 | 230（W）× 205（D）× 82（H）mm |
| 重量 | 2.9kg |
| 消耗功率 | 250W以下 |
※你可以滾動到一邊
*1 外形尺寸不含接頭部份。
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
 |
VTC-XQ650M10BO | 9344x7000 | 59ms (17fps) |
29ms (35fps) |
14ms (71fps) |
80×80×92 |
 |
VTC-XQ650C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XQ246M10BO | 5312x4608 | 27ms (37fps) |
13ms (75fps) |
9.8ms (102fps) |
60×60×38 |
|
VTC-XQ246C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS124M10BO | 4096x3008 | 11ms (90fps) |
- | - | 29×29×39.5 |
|
VTC-XS124C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS090M10BO | 4080×2160 | 11ms (88fps) |
- | - | 40×40×32.5 |
|
VTC-XS090C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS081M10BO | 2848×2848 | 7.5ms (133fps) |
- | - | 29×29×39.5 |
|
VTC-XS081C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS051M10BO | 2464x2064 | 4.8ms (207fps) |
- | - | 29×29×39.5 |
|
VTC-XS051C10BO | |||||
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS050M10BO | 2448×2048 | 6.9ms (144fps) |
- | - | 40×40×32.5 |
|
VTC-XS050C10BO | |||||
|
VTC-XD050T10SE | 14ms (72fps) |
11ms (94fps) |
- | 42×42×60 | |
※你可以滾動到一邊
| 型號 | 像素数 （pixel） |
影像傳輸速度 | 外形尺寸 (W) x (H) x (D) |
|||
|---|---|---|---|---|---|---|
| 標準模式 | 高速模式 | 超高速模式 | ||||
|
VTC-XS040M10SE | 2048×2048 | 7.0ms (143fps) |
- | - | 40×40×41.4 |
|
VTC-XS040C10SE | |||||
※你可以滾動到一邊
所有相機皆支援局部掃描功能。
VT Digital X相機為ViSCO原廠數位相機。
外型尺寸不包含連接器。
| 產品名稱 | 型號 | 接頭形狀 (相機側-影像主機側) |
形狀 |
|---|---|---|---|
| 3m 機械臂規格 | VTCC-7FFRN003H | microBNC-microBNC | 直頭式 |
| 5m 機械臂規格 | VTCC-7FFRN005H | microBNC-microBNC | 直頭式 |
| 10m 機械臂規格 | VTCC-7FFRN110H | microBNC-microBNC | 直頭式 |
| 15m 機械臂規格 | VTCC-7FFRN115H | microBNC-microBNC | 直頭式 |
| 20m 標準規格 | VTCC-7FFNN120H | microBNC-microBNC | 直頭式 |
| 3m 機械臂規格 L型 | VTCC-7FFRU003H | microBNC-microBNC | L型 |
| 5m 機械臂規格 L型 | VTCC-7FFRU005H | microBNC-microBNC | L型 |
※你可以滾動到一邊
| 相機型號 | 相機規格 | 相機線型號 | 相機線規格 |
|---|---|---|---|
| VTC-XQ650M10BO | 6500萬畫素單色 鏡頭接環：F接環 |
VTCC-7FFRN003H VTCC-7FFRN005H VTCC-7FFRN110H VTCC-7FFRN115H VTCC-7FFNN120H VTCC-7FFRU003H VTCC-7FFRU005H |
直頭式3m 機械臂規格 直頭式5m 機械臂規格 直頭式10m 機械臂規格 直頭式15m 機械臂規格 直頭式20m 標準規格 L型3m 機械臂規格 L型5m 機械臂規格 |
| VTC-XQ650C10BO | 6500萬像素彩色 鏡頭接環：F接環 |
||
| VTC-XQ246M10BO | 2460萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XQ246C10BO | 2460萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS124M10BO | 1240萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS124C10BO | 1240萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS090M10BO | 900萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS090C10BO | 900萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS081M10BO | 810萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS081C10BO | 810萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS051M10BO | 510萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS051C10BO | 510萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS050M10BO | 500萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS050C10BO | 500萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XD050T10SE | 500萬像素彩色 鏡頭接環：C接環 |
||
| VTC-XS040M10SE | 400萬畫素單色 鏡頭接環：C接環 |
||
| VTC-XS040C10SE | 400萬像素彩色 鏡頭接環：C接環 |
※你可以滾動到一邊
| 閃頻控制器型號 | 閃頻控制器規格 | 硬體觸發線型號 | 硬體觸發線規格 |
|---|---|---|---|
| VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01 |
光源連接數6 光源連接數12、有串接功能 光源連接數6 |
VTTC-M150-07A | 0.7m |
| VTTC-M150-16A | 1.6m | ||
| VTTC-MW151-16A | 1.6m2歧、連接2台控制器 | ||
| VTTC-MF151-16A | 1.6m4歧、連接4台控制器 |
※你可以滾動到一邊
| I/O 線型號 | I/O 線規格 |
|---|---|
| VTIO-A96SN015E | 單側散線 1.5m |
| VTIO-A96SN030E | 單側散線 3m |
| VTIO-A96SN050E | 單側散線 5m |
| VTIO-B96SW130A | 雙側連接器 3m Keyence PLC KV-7000/KV-5000/KV-3000系列 |
| VTIO-B96SW150A | 雙側連接器 5m Keyence PLC KV-7000/KV-5000/KV-3000系列 |
| VTIO-B96SW530A | 雙側連接器 3m YASKAWA 控制器 MP3000/MP2000系列 |
| VTIO-B96SW550A | 雙側連接器 5m YASKAWA 控制器 MP3000/MP2000系列 |
| VTIO-B96SW415A | 雙側連接器 1.5m OMRON PLC CJ系列/NJ系列/NX系列 |
| VTIO-B96SW430A | 雙側連接器 3m OMRON PLC CJ系列/NJ系列/NX系列 |
| VTIO-B96SW450A | 雙側連接器 5m OMRON PLC CJ系列/NJ系列/NX系列 |
※你可以滾動到一邊
| 編碼器線纜型號 | 編碼器線纜規格 |
|---|---|
| VTEC-M090-15A | 1.5m |
| VTEC-M090-30A | 3m |
※你可以滾動到一邊
構成和價格根據待測物的尺寸和檢查時間而不同。ViSCO為了滿足客戶的各種檢測需求，將提供各種影像處理檢查裝置和相機等。詳情請點選此處。
有高精度影像處理技術、高速處理、近乎人類的檢查演算法等。
ViSCO產品售出後，從光學系的選定到自動機的建議以及後續服務，將提供生產現場上實用的外觀檢查系統方案，得到了極高的回購率和客戶滿意度。
為了能夠滿足客戶的需求，我們也不斷地致力開發更接近目檢的影像處理技術。
搭配一般市售的鏡頭與光源的話，可檢測的最小缺陷大小約為直徑3～5μm。不過也會受到工件的自身條件，因此需要進行樣品測試來確認實際的精度和性能。
ViSCO的影像處理檢查裝置設定簡單易懂，針對使用者，我們會進行培訓（另外收費），協助順利導入使用。
可以。由我們營業擔當訪問並於現場做測試，或者可以無償借出器材。詳情請點選此處。
可以。由我們營業擔當拜訪，或者在東京的總公司或大阪辦事處實施。
我們是外觀檢查、影像處理檢查相關的專業團隊。不單只是製造商，還兼備了影像處理演算法、光學技術、電氣、機械的知識和經驗，並且能夠處理綜合性咨詢的開發型工程的企業。
