CONCEPT
コンセプト
最小限のシステムで
誰でもスモールスタートが可能
生産現場の検査に特化した
画像処理検査装置のエントリーモデルが登場。
省スペースで設置できるコンパクトサイズながら
シンプルで使いやすい操作性で誰でも簡単に画像処理検査が可能。

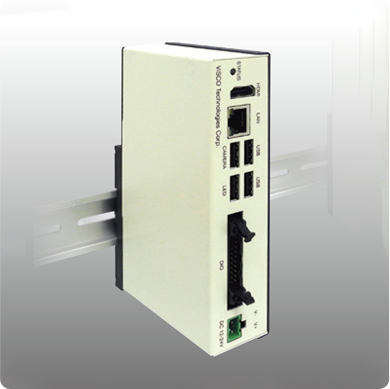

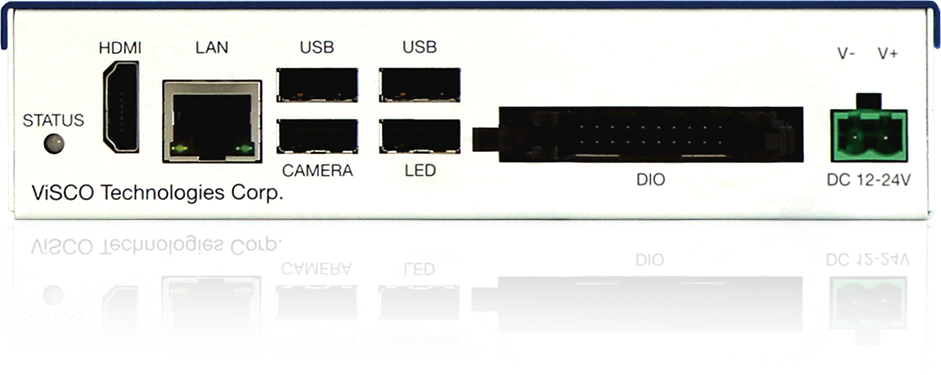

HARDWARE
コンパクトで設置しやすい
省スペースモデル
- 片手で持てる⼩型筐体
- DINレール取付可能
![](assets/img/concept_hardware_img.png)

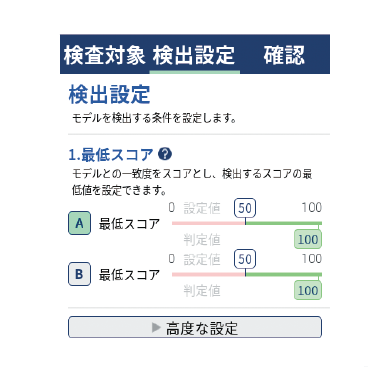

SOFTWARE
やりたい検査をすぐに実行できる
FA現場に特化した機能
- 機能が明確で目的の検査がすぐに実施可能
- シンプル/誰でも簡単操作
![](assets/img/concept_software_img.png)
APPLICATION
代表的な検査
(アプリケーション)
VTV-Edge eFAのツールで行える、代表的な検査をご紹介します。
位置計測
モデル画像と撮像した対象物の位置ずれを補正し、座標を出力

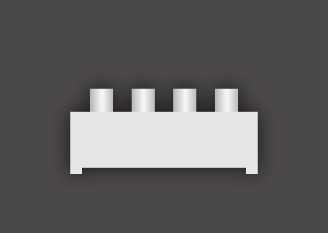

モデル画像
![](assets/img/app_position_img_01.png)

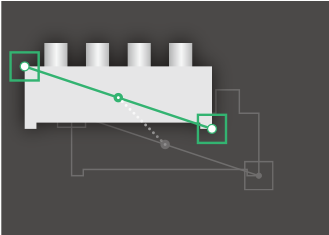

位置計測NC
![](assets/img/app_position_img_02.png)

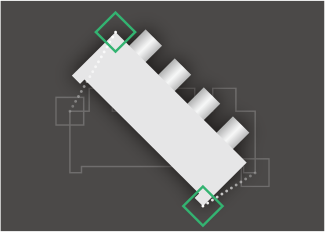

位置計測GF
![](assets/img/app_position_img_03.png)
高いサーチ能力
モデル画像と最も似ている画像の位置を探索。
対象物のバラツキにも対応し、安定した高精度な画像検出を実現します。
モデル画像
![](assets/img/app_search_img_01.png)
明るさの変化
![](assets/img/app_search_img_02.png)
濃淡変化
![](assets/img/app_search_img_03.png)
ぼけ
![](assets/img/app_search_img_04.png)
細り
![](assets/img/app_search_img_05.png)
有無検査
対象物の有無や向きが正しいか判定

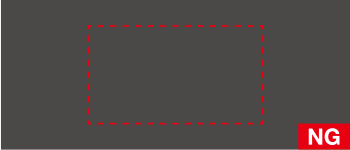

対象物無し
![](assets/img/app_exist_img_01.png)

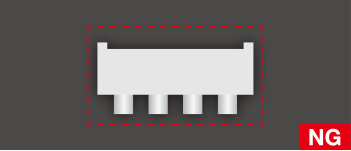

方向違い
![](assets/img/app_exist_img_02.png)

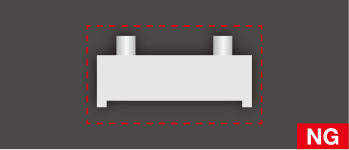

形状違い
![](assets/img/app_exist_img_03.png)

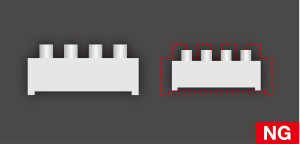

大きさ検査
対象物のサイズを測り、
指定した大きさか判定
![](assets/img/app_size_img.png)
距離検査
指定した箇所の距離が
規格内か判定
![](assets/img/app_distance_img.png)
不良検査
モデル画像と比較して、
対象物に欠陥が無いか判定
![](assets/img/app_inferior_img.png)
※画像・イラストはイメージです。 実際の検査画面とは異なります。
SPECIFICATION
仕様
ハードウェア
- 対応カメラ
- VT Digital G
- 最大接続カメラ台数
- 1台
- ディスプレイ (推奨解像度)
- 1024x768pixel 以上
- ストレージ
- 16GB (eMMC)
- LAN機能
- 1ch (100Mbps)
- インターフェース PIO
- IN8/OUT8
- ディスプレイ
- HDMI 1port
- 外形寸法 (WxDxH)
- 154.5x86x36mm
※突起部は含まず
- 質量
- 500g
- 消費電力
- 45W
- 入力電圧
- 12~24VDC ±5%
専用カメラ
カメラ品名 | VT Digital G 120 万画素 | ||
---|---|---|---|
画像 | ![]() |
||
画素数 (3タイプから選択) | 1280x960pixel | 640x480pixel | 320x240pixel |
画像転送速度 | 66ms (15fps) | 34ms (29fps) | 18ms (55fps) |
素子サイズ | 1/3inch (4.8x3.6mm) | ||
ピクセルサイズ | 3.75x3.75μm | ||
レンズマウント | C | ||
外形寸法 (WxDxH) | 35x35x25.3mm | ||
センサータイプ | モノクロ |
検査に必要なオプション機器
-
レンズ -
照明 -
モニター
FAQ
よくある質問
-
Qどのような操作方法が可能ですか?
-
Aタッチパネルモニターでの操作、あるいはマウス・キーボードでの操作が可能です。
-
Q導入の流れを教えてください。
-
Aまずは新規導入のご相談フォームよりお気軽にご連絡ください。弊社営業が対応いたします。
-
Q使い方に困ったときは?
-
A操作画面に表示されているオンラインヘルプをご参照ください。
さらに詳しいサポートをご希望の方は、ユーザサポートにて受け付けています。
-
Q代表的な検査(アプリケーション)のポイントは?
-
A位置計測検査では、OK/NGの判別結果だけでなく、座標や数値の出力が可能。あと一歩細かいデータが欲しいという要望にも応えます。
-
Q対応言語を教えてください。海外でも利用できますか?
-
A対応言語は日本語と英語です。海外でもご利用可能です。
-
Q検査を始めるために必要なものは何ですか?
-
AVTV-Edge本体、カメラ、レンズ、照明、モニター、各種ケーブル等が必要です。
-
Qコストはどの程度かかるのでしょうか?
-
A検査したい対象物によって構成が異なり、価格も変わってきます。詳しくは新規導入のご相談フォームよりご連絡ください。
