ViSCO의 CIS(Contact Image Sensor, 밀착형 이미지 센서)는 대형 워크를 '한 장의 그림'으로 촬영합니다.
대상물을 한 줄로 주사하는 라인 스캐너와 유사한 원리이면서도, 로드 렌즈 어레이를 사용한 밀착형 센서이기 때문에 화상 왜곡이 거의 없습니다. 에어리어 카메라로 촬영 시 화상 주변부가 흐릿해지거나 화상 결합이 필수적인 대형 대상물이라도 선명한 단독 화상을 얻을 수 있습니다.
일반 라인 스캐너와 달리 핀트 조정 및 전문 지식 등의 번거로움도 없습니다. 핀트나 조명이 조정된 심플한 유닛이기 때문에 세밀한 조정은 필요 없습니다. 밀착형이기 때문에 작업 거리(워크 디스턴스)가 최소화되며 설치에 필요한 공간도 콤팩트하게 수납됩니다.

화상 왜곡 해결

로드 렌즈 어레이란 여러 개의 렌즈를 일렬로 배열한 구조입니다. 센서와 렌즈가 접촉하는 설계로, 에어리어 카메라나 라인 카메라처럼 렌즈 중심과 주변 간의 '수차(디스토션)'가 발생하지 않으며 균일하고 왜곡 없는 화상을 얻을 수 있습니다.

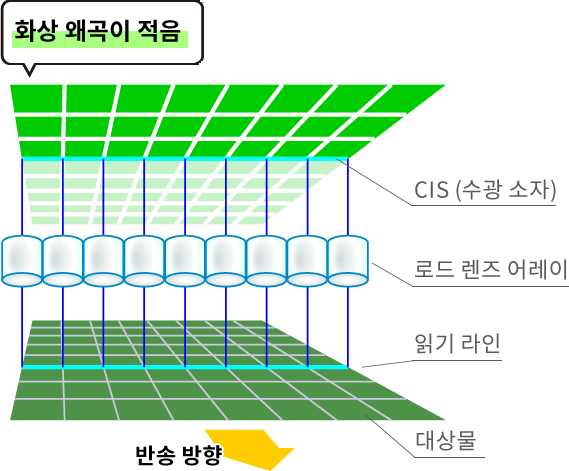

• CIS

  로드 렌즈 어레이 사용

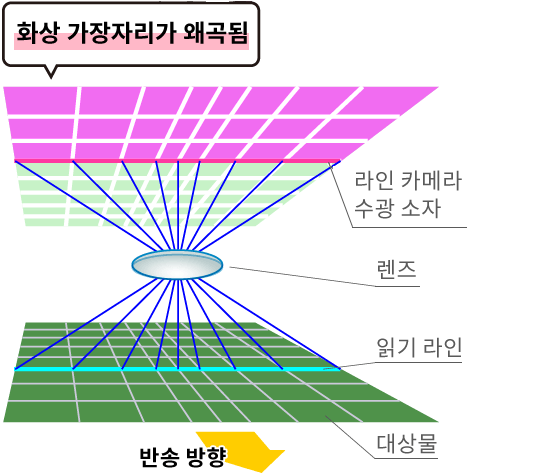

• 라인 카메라

  논텔레센트릭 렌즈의 경우



화상 분할・취득 시간

※가로로 스크롤 할 수 있습니다.

설치와 세팅

핀트 조정 불필요

작업 거리(렌즈와 대상물 간의 거리)는 고정되어 있어 핀트 조정을 할 필요가 없습니다.

조명 세팅 완료

광원 일체형은 조명 위치도 조정이 완료되어 있습니다.
장치에 부착하기만 하면 촬영할 수 있는 간편성이 특징입니다.

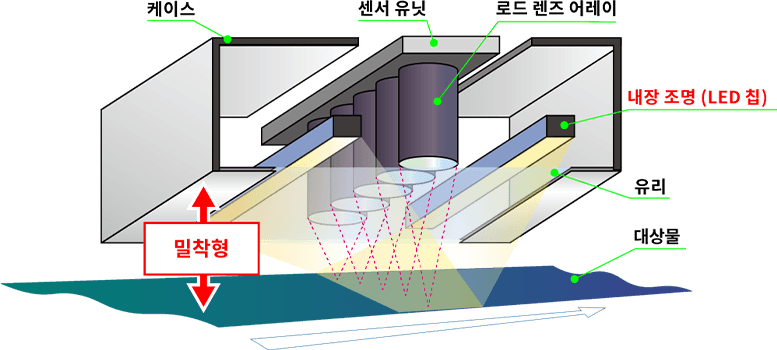

콤팩트하게 설치 가능한 밀착형 이미지 센서

대상물과 렌즈 유닛이 거의 밀착하는 방식이므로 검사 장치 전체가 콤팩트하게 수납됩니다.
초점 거리는 고정되어 있고 조명도 내장되어 있어 세팅 번거로움도 피할 수 있습니다.

표리 동시 촬영에도 대응

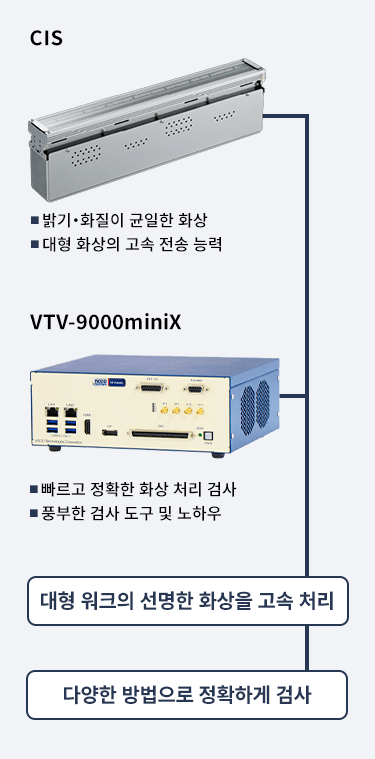

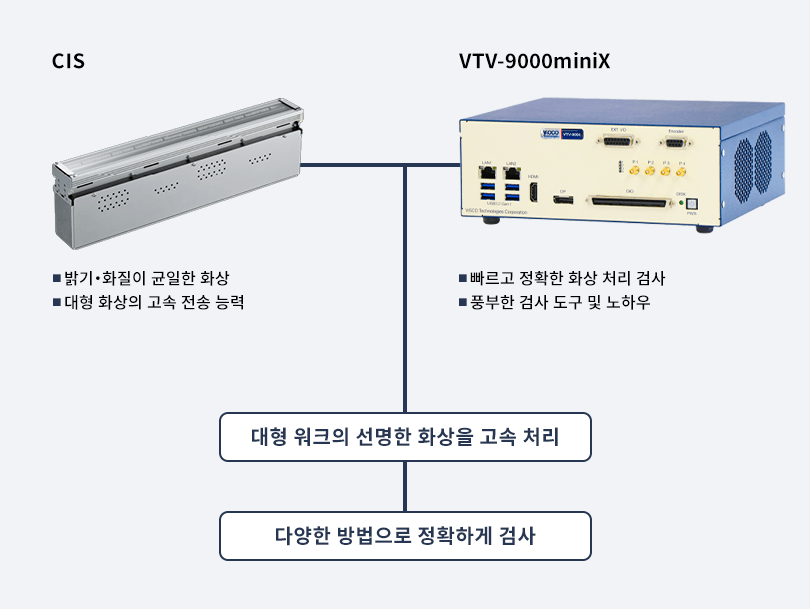

시스템 구성
