VTV-QCS lite通過LAN (Local Area Network)連接的PC,可以連接253台*的VTV-9000,即使不在FA生產線,也能遠端確認VTV-9000的運行情況,並能一統管理檢查數據。
*連接台數可能因使用環境而不同。

用管理PC一括管理
【運行情況】…監視VTV-9000的運行情況
【運行畫面】…監視VTV-9000的運行畫面
【備份管理】…導出並保存VTV-9000的任務
【總括設定】…可在多台VTV-9000上統一設定任務數據
【數據收集】…可從VTV-9000獲取批文件和保存影像

遠端監視

通過遠端監視畫面,可輕鬆掌握裝置的運行情況、運行中的任務情報和檢查進度。產品連續出現指定次數以上的NG,或者檢查時間明顯延遲等,生產線發生異常時可以發出警告。

遠端監視

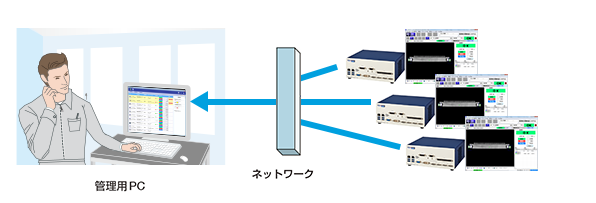

保存影像、檢查結果等資料收集功能

一統收集VTV-9000的保存影像,有效進行檢查結果的總計和管理。

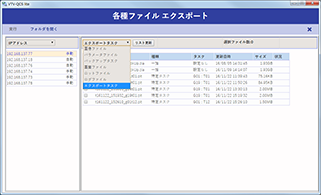

保存影像、檢查結果等資料收集功能

檢查結果的總計和管理

  • VTV-9000的檢查結果文件輸出(文件、日誌檔)
  • VTV-9000所保存的影像
  • 批輸出(文件、批文件)
  • 檢查畫面的截屏(畫面文件)
  • 參數文檔
  • 任務數據的總括收集、導入

等、可集計/管理

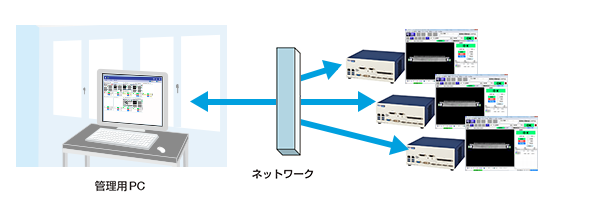

任務數據的統一收集和傳送

可統一收集/傳送VTV-9000的任務數據。相同的任務設定可輕鬆適用於複數台,能快速的更新軟體或追加檢查項目。

任務數據的統一收集和傳送

與VDA (ViSCO Data Analyzer) 並用分析檢查數據

VDA獲取VTV-QCS lite所收集的檢查數據,通過對其進行分析和圖表化等,可實現更詳細的數據分析。

VDA (ViSCO Data Analizer) 的詳細內容

運行環境

影像處理檢查裝置

對應機型 VTV-9000F, VTV-9000ST, VTV-9000miniR, VTV-9000mini, VTV-9000C, VTV-9000U
Version 5.4.3 build1起

PC

CPU 建議使用Intel Core i5以上
OS Windows7 HomePremium (Service Pack1 起)
Windows7 Professional (Service Pack1起)
Windows7 Ultimate (Service Pack1 起)
Windows10 Home
Windows10 Pro
各自對應32bit, 64bit
OS語言 日文/英文/中文(簡體字)/韓文
內存 4GByte以上
影像解析度 XGA(1024×768)以上
