VDA就是對連接的VTV-9000檢查結果進行圖表化以及監視的軟體工具。

VTV-9000系列標準保存功能

VTV-9000系列可保存如下檢查資料。並利用該保存資料進行分析。

  • 不良影像的自動保存功能
  • 所有檢查結果資料的文檔記錄功能
    根據所被記錄的資料,可管理如下統計量。
  • 6標準差
  • Cpk(工程能力)
  • 批次統計

影像處理分析軟體VDA (ViSCO Data Analyzer)

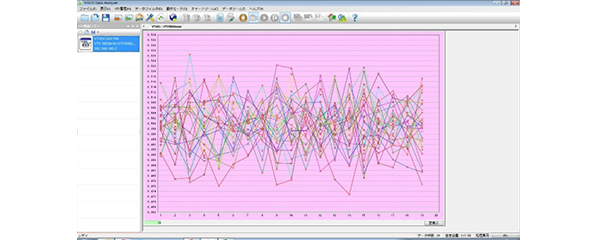

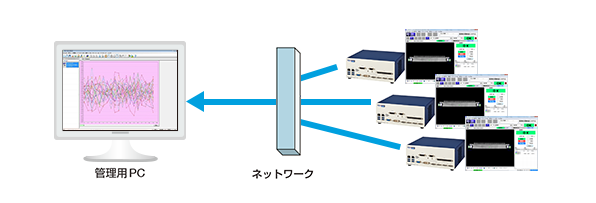

接收最大8台的VTV-9000所輸出的串列埠數據,以圖表化形式即時顯示測定值。
在管理用PC上進行分析和處理,檢查性能則不會受到影響。

影像處理分析軟體VDA (ViSCO Data Analyzer)

VDA的功能

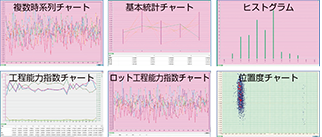

圖表多樣化

可從以下8種任選所要的圖表。

  1. 單一時間序列圖
  2. 數時間序列圖
  3. 基本統計圖
  4. 柱狀圖
  5. 工程能力指數圖
  6. 歷史直方圖
  7. 批量工程能力指數圖表
  8. 位置度圖表
VDA的功能

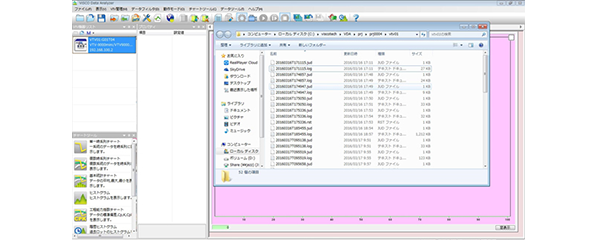

日誌檔保存功能

將接收的串列數據作為日誌檔保存至硬碟。


日誌檔的導入

導入並圖表化顯示所保存的日誌檔。


與VTV-QCS lite並用分析檢查數據

VDA獲取VTV-QCS lite所收集的檢查數據,通過對其進行分析和圖表化等,可實現更詳細的資料分析。
VTV-QCS lite的詳細內容

運行環境

影像處理檢查裝置

對應機型 VTV-9000F, VTV-9000ST, VTV-9000miniR, VTV-9000mini, VTV-9000C, VTV-9000U
Version 5.1.1b1起

PC

CPU 建議使用Intel Core i3 以上
OS Windows7 Professional (Service Pack1 起)
Windows 8.1
Windows 10
各自對應32bit 、64bit
OS語言 日文/英文/中文(簡體字)/韓文
內存 4GByte以上
影像解析度 1280×800 以上
