『Display Editor』就是,可隨意變更顯示畫面的編輯功能。

在畫面上可自由調整『影像顯示』,『結果』,『按鍵』,並還可輸入文本。
客戶可自定義設定使用方便的操作畫面。

隨意調整

可對『按鍵』,『結果查看』,『影像顯示』,『影像編輯』,『文字操作』進行追加/刪除並自由調整。並且可對『顔色』,『文字尺寸』,『記載說明』進行更改。

隨意調整

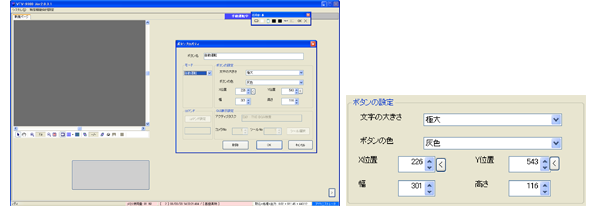

控制鍵

控制鍵

可自由編輯控制按鈕
能變更『顔色』,『尺寸』,『文本』。自動運轉和停止是撥動開關,所以只要按任壹壹方,其余的壹方自然就會被取消。

符合工地狀況的畫面設置

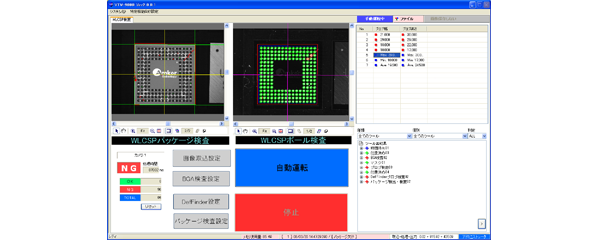

同時顯示複數檢查時

把光源條件不同的2個檢查同時顯示,並付『封裝檢查』,『焊球檢查』的標簽,以便于判別。並且,配置了自動運轉按鍵和停止按鍵,使讓方便操作。針對設置變更可能性較高的項目,用壹個按鍵就可進行顯示隱藏處理。

同時顯示複數檢查時

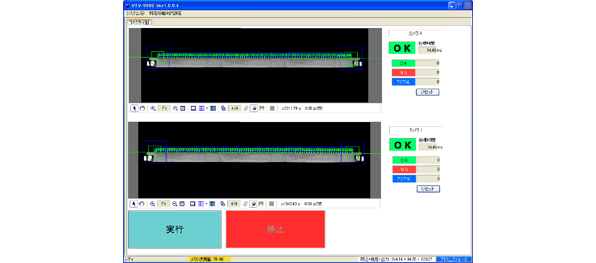

連接器等橫寬形狀的工件

影像顯示區域不僅能自由更改位置或大小,其連接器等橫寬形狀對准的影像顯示也能簡單地設置。
進行影像合成的話會變成較長的橫寬畫面,對其影像也能對准顯示,所以能設置方便查看的操作畫面。配置多個影像顯示,並將其設定在同壹相機的話,就可顯示同壹相機的結果影像(例如照明切換前後等)。

連接器等橫寬形狀的工件

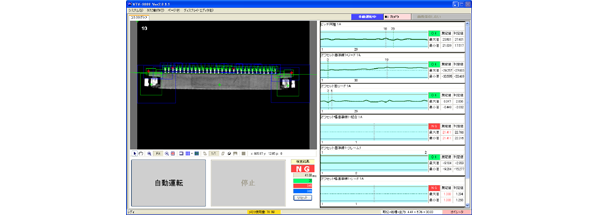

圖表配置

可自由調整圖表。例圖是擴大顯示了結果影像,也能把結果影像或其他操作畫面縮小,擴大圖表。

圖表配置
