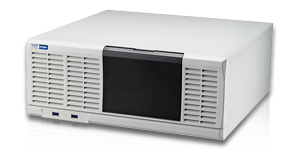

VTV-9000ST

VTV-9000STはシリーズの中で最速の処理速度を誇り、最も幅広い対応力を備えたモデルです。

〈モデルラインナップ〉
 2カメラ仕様、4カメラ仕様、8カメラ仕様
 高速モード対応2カメラ仕様、4カメラ仕様

ヴィスコのオリジナルデジタルカメラ VT Digitalカメラの接続が可能です。

VT Digitalカメラ

2900万画素モノクロ

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-29MCM00-NV 6576x4384 200ms
(5fps)
- 68x68x104mm

2500万画素モノクロ

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-25MCM00-NV 5120x5120 - 40ms
(25fps)
68x68x80mm

1200万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R120M00-SE 4080x3000 67ms
(15fps)
19ms
(53fps)
35x35x40.7mm
カラー VTC-R120C00-SE

900万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R090M00-SE 4080x2160 50ms
(20fps)
14ms
(73fps)
35x35x40.7mm
カラー VTC-R090C00-SE

500万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-R050M00-SE 2448x2048 29ms
(35fps)
7.6ms
(132fps)
35x35x40.7mm
カラー VTC-R050C00-SE
モノクロ VTC-D050M0A-SE 2448x2048 29ms
(35fps)
- 35x35x40.7mm
カラー VTC-D050C0A-SE
モノクロ VTC-500PM00-JC 2544x2048 21ms
(47fps)
9.4ms
(107fps)
29x29x52mm
カラー VTC-500PC00-JC
モノクロ VTC-500PM10-SE 2592x1944 71ms
(14fps)
- 35x35x35mm
カラー VTC-500PC10-SE

400万画素モノクロ

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-400PM00-VI 2048x2048 26ms
(38fps)
6.7ms
(150fps)
29x29x55mm

300万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-D030M00-SE 2048×1536 19ms
(52fps)
- 35x35x40.7mm
カラー VTC-D030C00-SE

200万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-200PM00-VI 2048x1088 14ms
(70fps)
3.6ms
(280fps)
29x29x55mm
カラー VTC-200PC00-VI
モノクロ VTC-200PM01-SE 1616x1236 33ms
(30fps)
- 35x35x46.5mm
カラー VTC-200PC01-SE
モノクロ VTC-200CM00-NV 2048x1088 14ms
(74fps)
6.7ms
(150fps)
68x68x54mm
カラー VTC-200CC00-NV

80万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-080PM00-SE 1024x768 23ms
(44fps)
- 28x28x40.5mm
カラー VTC-080PC00-SE

30万画素モノクロ/カラー

  型番 画素数
(画素)
画像転送速度 外形寸法
(W) x (H) x (D)
通常モード 高速モード
モノクロ VTC-030WM00-SE 640x480 4.2ms
(240fps)
- 35x35x48.2mm
カラー VTC-030WC00-SE
モノクロ VTC-030PM00-SE 640x480 11ms
(90fps)
- 28x28x40.5mm
カラー VTC-030PC00-SE

全てのカメラがパーシャルに対応しています。
VT Digitalカメラは、ヴィスコのオリジナルデジタルカメラです。
外形寸法にコネクタは含まれていません。

VT Digitalカメラケーブル

製品名 型番 コネクタ形状
(カメラ側ー筐体側)
形状
3m ロボット仕様 VTCC-3SSRN003H SDR-SDR ストレート
VTCC-3MSRN003H MDR-SDR
5m ロボット仕様 VTCC-3SSRN005H SDR-SDR ストレート
VTCC-3MSRN005H MDR-SDR
3m ロボット仕様L型 VTCC-3SSRU003H SDR-SDR L型 UP
5m ロボット仕様L型 VTCC-3SSRU005H SDR-SDR L型 UP
3m ロボット仕様L型 VTCC-3SSRD003H SDR-SDR L型 DOWN
5m ロボット仕様L型 VTCC-3SSRD005H SDR-SDR L型 DOWN
高速カメラ用3m
ロボット仕様
VTCC-4SSRN103H SDR-SDR ストレート
高速カメラ用3m
ロボット仕様
VTCC-4MSRN003H MDR-SDR ストレート

ハードウェア仕様

型番 V9KSDPK
7-2**
V9KSDPQ
7-4**
V9KSDPQ
7-8**
V9KSDPT
7-2**
V9KSDPT
7-4**
カメラ
モード
通常(画素数の異なるカメラの混在可) 高速(標準・高速カメラ、画素数の異なるカメラの混在可)
最大接続
カメラ台数
2台 4台 8台 2台 4台
外形寸法 416(W)× 420(D)× 160(H)mm
重量 12kg
消費電力 570W以下

図面

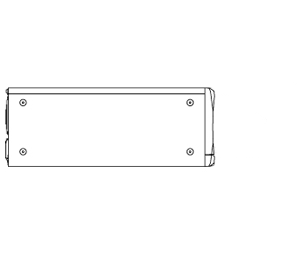

側面

側面

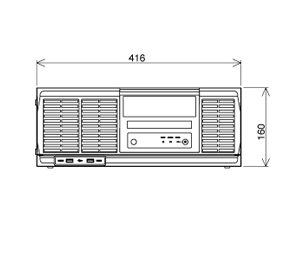

前面

前面

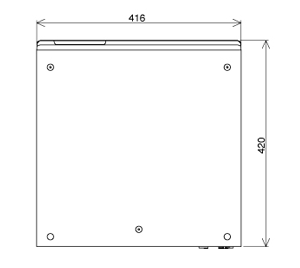

底面

底面
