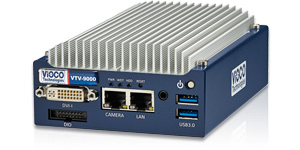

VTV-9000C

VTV-9000系列中最小型的影像處理檢查裝置。雖然是超小型,卻搭載了所有ViSCO的高性能外觀檢查及豐富的檢查工具。除了具備FA機器的牢固性,同時也藉由 1台主機=1台相機的簡單組成,有助於導入時大幅降低成本。

可連接VT Digital E相機。

VT Digital E相機

500萬像素黑白/彩色

  型號 取像像素數
(像素)
影像傳輸速度 外觀尺寸
(W) x (H) x (D)
黑白 VTC-E050M00-SE 2448x2048 48ms
(21fps)
35x35x53.4mm
彩色 VTC-E050C00-SE 35x35x53.7mm

300萬像素黑白/彩色

  型號 取像像素數
(像素)
影像傳輸速度 外觀尺寸
(W) x (H) x (D)
黑白 VTC-E030M00-SE 2048x1536 30ms
(33fps)
35x35x53.4mm
彩色 VTC-E030C00-SE 35x35x53.7mm

200萬像素黑白/彩色

  型號 取像像素數
(像素)
影像傳輸速度 外觀尺寸
(W) x (H) x (D)
黑白 VTC-200EM10-SE 1616x1236 33ms
(30fps)
35x35x55.9mm
彩色 VTC-200EC10-SE
黑白 VTC-200EM20-SE 2048x1088 23ms
(44fps)
35x35x55.9mm
彩色 VTC-200EC20-SE

30萬像素黑白/彩色

  型號 取像像素數
(像素)
影像傳輸速度 外觀尺寸
(W) x (H) x (D)
黑白 VTC-030EM10-SE 640x480 10ms
(100fps)
35x35x55.9mm
彩色 VTC-030EC10-SE

VT Digital E相機線纜

産品名 型號 接插件形狀
(相機端 - 主機側)
3m 自控 VTCC-ERJRN-03D 帶lock的RJ-RJ
5m 自控 VTCC-ERJRN-05D 帶lock的RJ-RJ
10m 自控 VTCC-ERJRN-10D 帶lock的RJ-RJ

硬體規格

型號 V9KUEPL2-1**
相機最大連接數 1台
外觀尺寸 105(W)×149(D)×54(H)mm
重量 1.1kg
耗電 60W以下

图纸

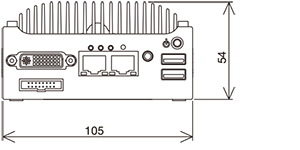

整面

整面

側面

側面

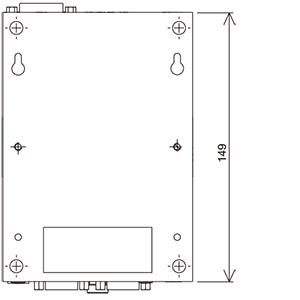

底面

底面
